Informazioni elemento
Le informazioni elemento rispondono alla domanda «Che tipo di binario è?»: per un elemento selezionato mostrano i dati di catalogo del produttore, non le impostazioni nel piano.

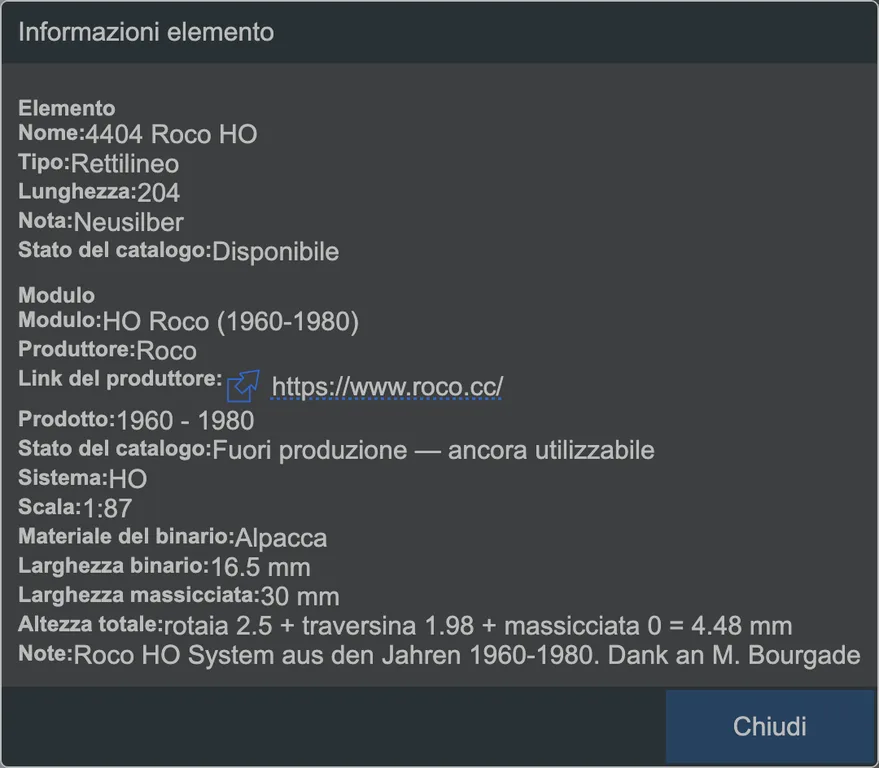

Le informazioni elemento.
Si richiamano tramite Info… nel menu contestuale di un elemento selezionato.
Elemento
- Nome e Tipo: come si chiama il pezzo e che cos'è (rettilineo, curva, scambio …).
- Lunghezza, Raggio, Angolo: i dati caratteristici del pezzo di binario. Quali di questi compaiono dipende dal tipo: un rettilineo non ha raggio.
- Larghezza binario: la misura tra le rotaie.
- Larghezza massicciata e Altezza totale: l'altezza viene mostrata scomposta: rotaia + traversina + massicciata = altezza totale. È il valore che serve quando binari di sistemi diversi devono raccordarsi tra loro.
- Stato del catalogo: se il pezzo è ancora in produzione, con Prodotto dal/fino al.
- Nota: indicazioni del produttore o del modulo.
Modulo
Sotto si trovano le indicazioni sul modulo da cui proviene l'elemento: produttore con link del produttore, sistema, scala, materiale del binario e lo stato del catalogo del modulo nel suo complesso.
Pianificare le transizioni
Quando due sistemi devono collegarsi tra loro, qui si confrontano le altezze totali. Una differenza di un millimetro, sul binario finito, è un gradino visibile.
