Piano di lavoro e coordinate
Un piano è tridimensionale, il puntatore no. Un clic è un raggio attraverso la scena, e il piano di lavoro decide a quale altezza arriva.
Finché tutto quello che si costruisce resta piatto sul tavolo, il piano di lavoro è orizzontale a quota 0 e non è necessario preoccuparsene. Diventa interessante su un secondo livello: una stazione di montagna, un piano intermedio.
Che cosa determina
- Dove nasce ciò che si disegna: polilinea, rettangolo e tracciato si posizionano sul piano di lavoro.
- Come si sposta un oggetto durante il trascinamento: parallelamente al piano di lavoro, mantenendo quindi la propria altezza.
- Da dove si contano le altezze: rilevati e rampe si misurano a partire da esso.
Ciò che dipende da una superficie, una finestra per esempio, si basa sulla propria parete anziché sul piano di lavoro.
Impostare
Modifica → Modifica piano di lavoro…

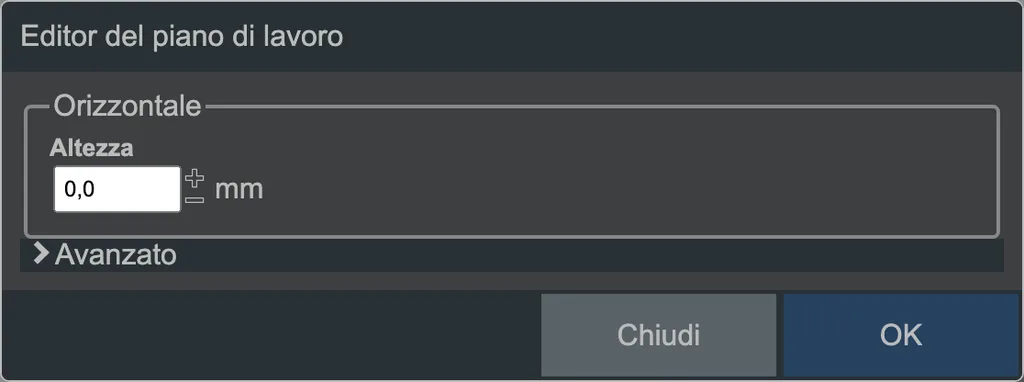

L'editor del piano di lavoro: sopra il caso normale, sotto «Avanzato» per i piani obliqui.
Quasi sempre basta il campo Altezza: 0 per il tavolo, 400 per il livello sopra di esso. Inserire un valore in quel campo rende di nuovo orizzontale anche un piano obliquo.
In Avanzato si può indicare un piano comunque inclinato, tramite origine e normale, tre punti o la sua equazione. In fase di progettazione questo aiuta raramente e confonde in fretta.
Coordinate
Raily calcola in millimetri: X verso destra, Y verso il fondo (verso l'alto nella vista dall'alto), Z verso l'alto.
Scala del modello o realtà
Raily mostra le lunghezze a scelta in scala del modello o a grandezza reale. La maggior parte degli editor porta il selettore in alto nell'area delle proprietà, altrimenti vale Scala del modello per lunghezze e dimensioni nelle Impostazioni. Se un valore risulta sbagliato all'incirca del fattore della scala in uso, la causa è quasi sempre questa. L'altezza del piano di lavoro è sempre in scala del modello.
Ogni elemento ha inoltre propri assi. Per ruotare e spostare, si sceglie tra mondo e oggetto.
La visualizzazione in basso a destra
A destra, nella barra di stato, si trovano le coordinate X, Y e Z del punto sotto il puntatore, e per un binario anche la denominazione del relativo articolo. Se qualcosa è selezionato, accanto compare:
120.0 × 80.0 × 35.0 mm |
larghezza, profondità e altezza della selezione, cioè lo spazio che occupa nel piano |
⌐ 42.0 |
l'altezza della sua faccia inferiore |
