Creare una galleria
La finestra di dialogo genera dai binari selezionati un tubo di galleria: Raily estrude il profilo di sezione trasversale scelto lungo l'andamento del binario e lo ritaglia dal terreno.

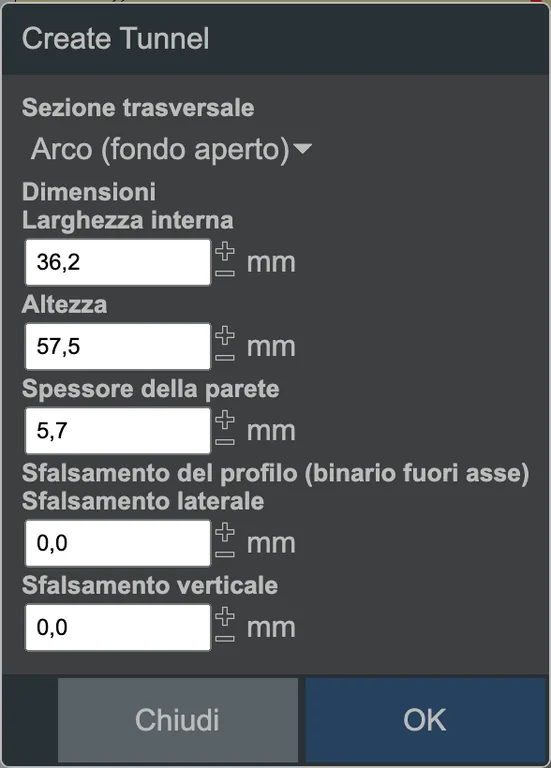

La finestra di dialogo per creare una galleria.
Selezionare prima i binari attraverso cui deve passare la galleria, quindi richiamare Crea galleria… dal menu contestuale.
Sezione trasversale
Sono disponibili tre profili:
| Profilo | Impiego |
|---|---|
| Arco (fondo aperto) | La galleria abituale: pareti verticali, soffitto a volta, base aperta |
| Tondo (fondo chiuso) | Tubo chiuso, ad esempio per una perforazione nella roccia |
| Rettangolare | Profilo a cassone, ad esempio per un sottopasso o un tratto in galleria artificiale |
Dimensioni
- Larghezza interna: la larghezza all'interno, cioè lo spazio di cui il treno dispone realmente. Non la larghezza esterna della struttura.
- Altezza: l'altezza dello spazio interno sopra il piano del binario.
- Spessore della parete: lo spessore della muratura. Si aggiunge alla larghezza interna.
Adattare la larghezza interna al proprio materiale rotabile. Vagoni lunghi o raggi stretti richiedono valori più alti. Vedi anche Limiti tecnici.
Sfalsamento del profilo (binario fuori asse)
Dove il binario non si trova al centro del tubo, Sfalsamento laterale e Sfalsamento verticale spostano il profilo rispetto al binario. Così si costruiscono gallerie a doppio binario, in cui ciascun binario ha la propria distanza dalla parete, oppure una galleria con via di fuga laterale.
