Tunnel erstellen
Der Dialog erzeugt aus den ausgewählten Gleisen eine Tunnelröhre: Raily zieht das gewählte Querschnittsprofil dem Gleisverlauf entlang und schneidet es aus dem Gelände.

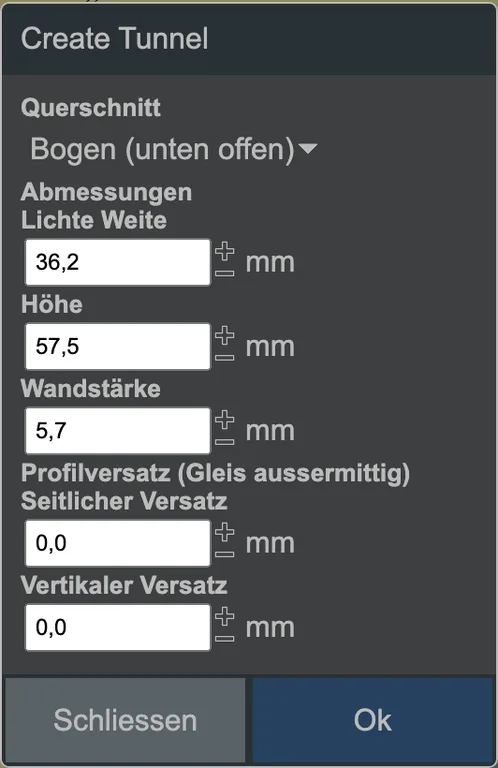

Der Dialog zum Erstellen eines Tunnels.
Wählen Sie zuerst die Gleise aus, durch die der Tunnel führen soll, und rufen Sie Tunnel erstellen … im Kontextmenü auf.
Querschnitt
Drei Profile stehen zur Wahl:
| Profil | Verwendung |
|---|---|
| Bogen (unten offen) | Der übliche Tunnel: Wände senkrecht, Decke gewölbt, Sohle offen |
| Rund (unten geschlossen) | Geschlossene Röhre, etwa für eine Bohrung im Fels |
| Rechteckig | Kastenprofil, etwa für einen Unterführungs- oder Galerieabschnitt |
Abmessungen
- Lichte Weite: die Breite im Inneren, also der Raum, den der Zug tatsächlich hat. Nicht die Aussenbreite des Bauteils.
- Höhe: die Höhe des Innenraums über der Gleisebene.
- Wandstärke: die Dicke des Mauerwerks. Sie kommt zur lichten Weite hinzu.
Passen Sie die Lichte Weite ihrem Rollmaterial an. Lange Wagen oder enge Radien brauchen höhere Werte. Siehe auch Technische Grenzen.
Profilversatz (Gleis aussermittig)
Wo das Gleis nicht in der Mitte der Röhre liegt, verschieben Seitlicher Versatz und Vertikaler Versatz das Profil gegen das Gleis. Damit bauen Sie zweigleisige Tunnel, bei denen jedes Gleis seinen eigenen Abstand zur Wand hat, oder einen Tunnel mit seitlichem Fluchtweg.
Siehe auch
- Technische Grenzen: was der Breitenvorschlag nicht kennt
- Gelände bearbeiten
- Damm und Rampe
