Wendel erstellen

Eine Wendel führt das Gleis auf engem Grundriss von einem Stockwerk zum nächsten. Der Dialog baut sie aus einem Bogen, den Sie vorher ausgewählt haben.

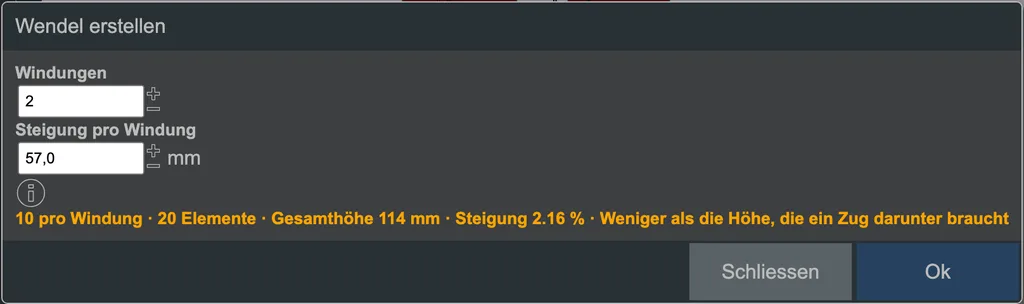

Der Dialog zum Erstellen einer Wendel.

Vorgehen

1. Wählen Sie genau einen Bogen aus, an dem ein Ende noch frei ist. Er ist das Element, das die Wendel wiederholt, und aus seinem freien Ende wächst sie heraus.
2. Rufen Sie Wendel erstellen… im Kontextmenü auf.
3. Stellen Sie Windungen und Steigung ein.

Eingaben

• Windungen: wie viele volle Kreise die Wendel herumführt.
• Steigung pro Windung: der Höhengewinn je Umlauf. Voreingestellt sind 5 m des Vorbilds, in H0 also rund 57 mm.

Daraus rechnet der Dialog mit und zeigt:

• pro Windung: wie viele Bogen einen Kreis ergeben. Das folgt aus dem Bogen selbst, 12 Stück bei 30°, 16 bei 22,5°, und ist der Grund, warum der Dialog nie nach einem Radius fragt.
• Elemente: wie viele Gleisstücke die ganze Wendel braucht.
• Gesamthöhe: was sie insgesamt überwindet.
• Steigung: in Prozent, gerechnet als Höhengewinn je Element über dessen Grundriss-Länge, die Zahl, die entscheidet, was eine Lok noch hochzieht.

Lichte Höhe

Wählen Sie die Steigung so, dass zwischen den Windungen genügend Platz für Gleis, Zug und Unterbau bleibt. Fällt sie unter 5 m des Vorbilds, in H0 rund 57 mm, färbt sich die Anzeige und meldet «Weniger als die Höhe, die ein Zug darunter braucht» als Hinweis, dass es wohl zu knapp wird.

Raily baut den Wendel auch mit der Warnung. Siehe auch Technische Grenzen.

Siehe auch

• Technische Grenzen
• Damm und Rampe: der Übergang von der Wendel in die ebene Strecke, und die Überhöhung ihrer Windungen
