Dateien importieren
Datei → Importieren…, oder die Datei auf das Fenster
ziehen. Raily erkennt das Format an der Endung. Ziehen Sie zusammengehörige Dateien gemeinsam, etwa
ein .obj mit seiner .mtl, sonst bleibt das Modell ohne Farbe.
| Format | Kommt an als |
|---|---|
| STL | Körper, nach einem Vorschaudialog |
| 3MF, glTF/GLB | Körper, nach einem Dialog mit Massstab und Hochachse; Lampen und Kameras kommen mit |
| OBJ, 3DS | Körper, direkt im Plan |
| DXF, HPGL, SVG | Linien, Bögen, Polylinien und Flächen |
| PNG, JPG, GIF, WebP | Bild 2D am Zeiger |
| R16 | Textur aus Raily 4 |
| .arf, .rly | Plan oder Modul, siehe unten |
3D-Modelle prüfen

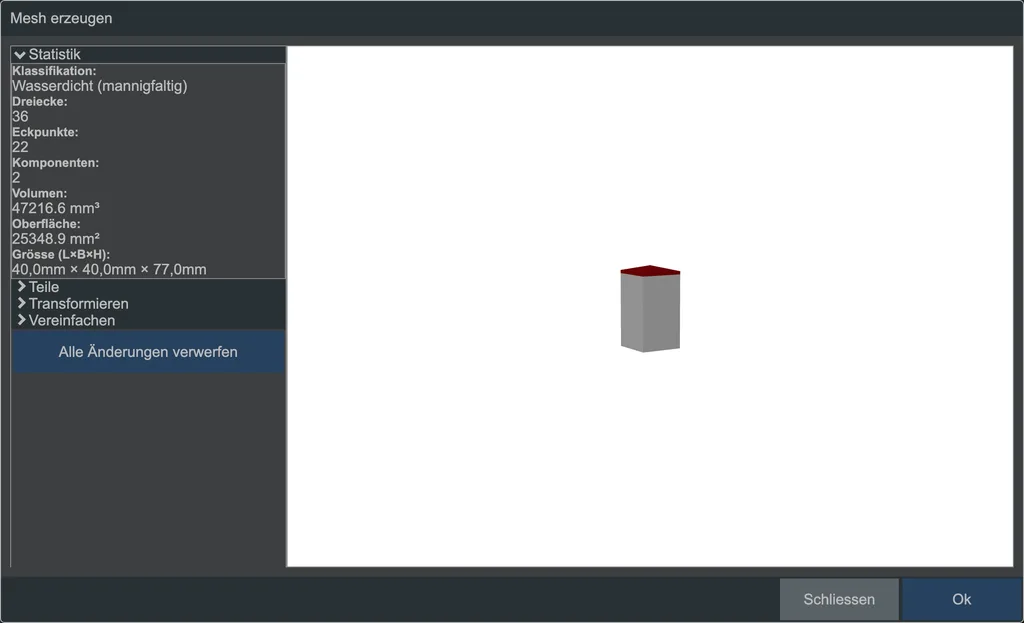

Der Dialog beim Import einer Mesh-Datei.
Zwei Dinge stimmen bei fremden Modellen häufig nicht:
- Die Einheit. STL speichert keine. Vergleichen Sie die angezeigten Dimensionen mit dem, was Sie erwarten: Ein Haus von 120 000 mm Höhe wurde in Metern gespeichert. Modelle für den 3D-Druck sind oft 1:1 und müssen auf Ihren Massstab verkleinert werden.
- Die Hochachse. Liegt das Modell auf der Seite, drehen Sie es um 90° um X.
Die Anzahl Dreiecke sagt, was das Modell an Darstellung kostet. Ein Modell für den 3D-Druck kann mehr Dreiecke haben als eine ganze Gleisanlage; Vereinfachen senkt sie. Löcher und doppelte Flächen repariert derselbe Dialog, auch nachträglich über Mesh bearbeiten… im Kontextmenü des importierten Modells.
Pläne und Module
Eine .arf-Datei mit einem Plan fragt «Alten Plan ersetzen?»: Ersetzen, Einfügen (die
Elemente hängen am Zeiger) oder In neuem Tab öffnen. Ein Plan aus Raily 1 bis 3 (.rly)
lässt sich nur ersetzen oder in einem neuen Tab öffnen.
Steckt ein Modul in der Datei, fragt Raily «Modul installieren?»: Installieren legt es dauerhaft in Ihre Bibliothek, Nur für diese Sitzung nicht. Kennen Sie das Modul schon, zeigt Raily zuerst, welche Elemente dazugekommen und weggefallen sind.
