Arbeitsebene und Koordinaten
Ein Plan ist dreidimensional, Ihr Zeiger nicht. Ein Klick ist ein Strahl durch die Szene, und die Arbeitsebene entscheidet, in welcher Höhe er ankommt.
Solange Sie flach auf dem Tisch bauen, liegt sie waagrecht auf Höhe 0, und Sie müssen sich nicht um sie kümmern. Interessant wird sie auf einer zweiten Ebene: einer Bergstation, einem Zwischenboden.
Was sie bestimmt
- Wo Gezeichnetes entsteht: Polylinie, Rechteck und Pfad liegen auf der Arbeitsebene.
- Wie ein Objekt beim Ziehen wandert: parallel zur Arbeitsebene, es behält also seine Höhe.
- Woher Höhen zählen: Rampen und Dämme messen von ihr aus.
Was an einer Fläche hängt, ein Fenster etwa, richtet sich nach seiner Wand statt nach der Arbeitsebene.
Setzen
Bearbeiten → Arbeitsebene bearbeiten…

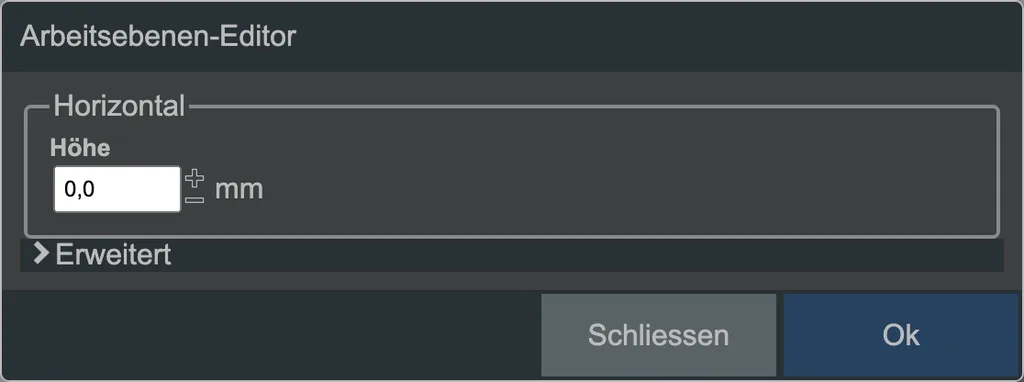

Der Arbeitsebenen-Editor: oben der Normalfall, darunter «Erweitert» für schiefe Ebenen.
Fast immer genügt das Feld Höhe: 0 für den Tisch, 400 für die Ebene darüber. Ein Wert dort macht auch eine schiefe Ebene wieder waagrecht.
Unter Erweitert lässt sich eine beliebig geneigte Ebene angeben, über Ursprung und Normale, drei Punkte oder ihre Gleichung. Beim Planen hilft das selten und verwirrt schnell.
Koordinaten
Raily rechnet in Millimetern: X nach rechts, Y nach hinten (in der Draufsicht nach oben), Z nach oben.
Modellmassstab oder Wirklichkeit
Längen zeigt Raily wahlweise im Modellmassstab oder in Originalgrösse. Die meisten Editoren tragen den Umschalter oben im Eigenschaftenbereich, sonst gilt Modellmassstab für Längen in den Einstellungen. Liegt eine Zahl um den Faktor Ihres Massstabs daneben, ist das fast immer die Ursache. Die Höhe der Arbeitsebene ist immer im Modellmassstab.
Jedes Element hat ausserdem eigene Achsen. Beim Drehen und Verschieben wählen Sie zwischen Welt und Objekt.
Die Anzeige unten rechts
Rechts in der Statuszeile stehen X, Y und Z des Punkts unter dem Zeiger, bei einem Gleis dazu seine Artikelbezeichnung. Ist etwas ausgewählt, steht daneben:
120.0 × 80.0 × 35.0 mm |
Breite, Tiefe und Höhe der Auswahl, so wie sie im Plan Platz braucht |
⌐ 42.0 |
die Höhe ihrer Unterseite |
