工作平面与坐标

图纸是三维的，而您的光标不是。一次点击是穿过场景的一条射线，工作平面则决定它落在哪个高度。

只要您在桌面上平铺建造，它就水平位于高度 0 处，您无需关心它。到了第二层——比如山顶站、夹层——它才变得重要。

它决定什么

• 绘制内容出现的位置：折线、矩形和路径都位于工作平面上。
• 对象拖动时的移动方式：始终平行于工作平面移动，因此会保持原有高度。
• 高度的起算点：坡道与路堤都从它开始计算。

依附于某个表面的物体——比如窗户——则以它所在的墙为准，而不是工作平面。

设置

编辑 → 编辑工作平面…

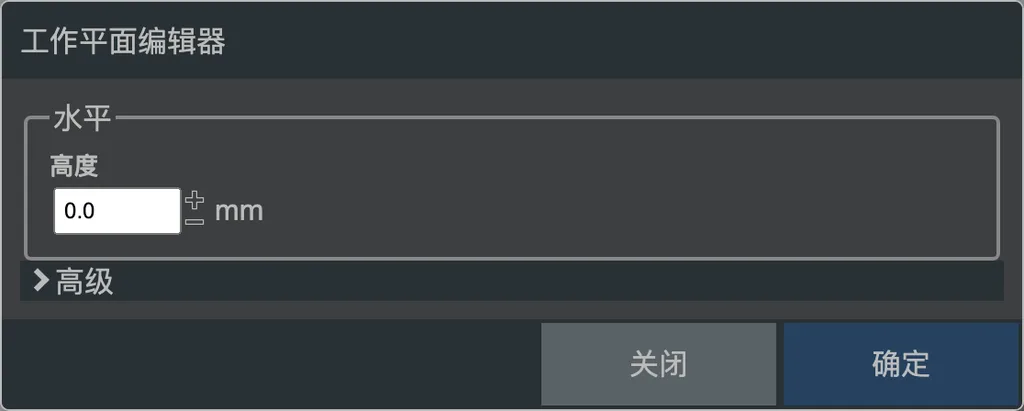

工作平面编辑器：上方是常规情况，下方的"高级"用于倾斜平面。

几乎总是只需填写高度字段：桌面为 0，上方一层为 400。在此处填入数值，也会让倾斜的平面重新变为水平。

在高级中可以指定任意倾斜的平面，通过原点和法线、三个点或其方程式来定义。这在制作图纸时很少用到，反而容易让人困惑。

坐标

Raily 以毫米为单位计算：X 指向右方，Y 指向后方（在俯视图中即指向上方），Z 指向上方。

此外，每个元素都有自己的坐标轴。在旋转和平移时，您可以在世界和对象之间选择。

右下角的显示

状态栏右侧显示光标所在点的 X、Y、Z 坐标；如果指向的是轨道，还会显示其型号名称。如果当前有选中内容，旁边还会显示：

另请参阅

• 吸附 (Snapping)
• 平移对象
