Plan de travail et coordonnées
Un plan est en trois dimensions, votre pointeur non. Un clic est un rayon à travers la scène, et le plan de travail décide à quelle hauteur il arrive.
Tant que vous construisez à plat sur la table, il est horizontal à la hauteur 0, et vous n'avez pas à vous en soucier. Il devient intéressant à un second niveau : une gare de montagne, un entresol.
Ce qu'il détermine
- Où atterrit ce que vous dessinez : polyligne, rectangle et tracé se posent sur le plan de travail.
- Comment un objet se déplace pendant le glisser : parallèlement au plan de travail, il garde donc sa hauteur.
- D'où les hauteurs sont comptées : remblais et rampes se mesurent à partir de lui.
Ce qui dépend d'une surface, une fenêtre par exemple, se règle sur son mur plutôt que sur le plan de travail.
Définir le plan de travail
Édition → Modifier le plan de travail…

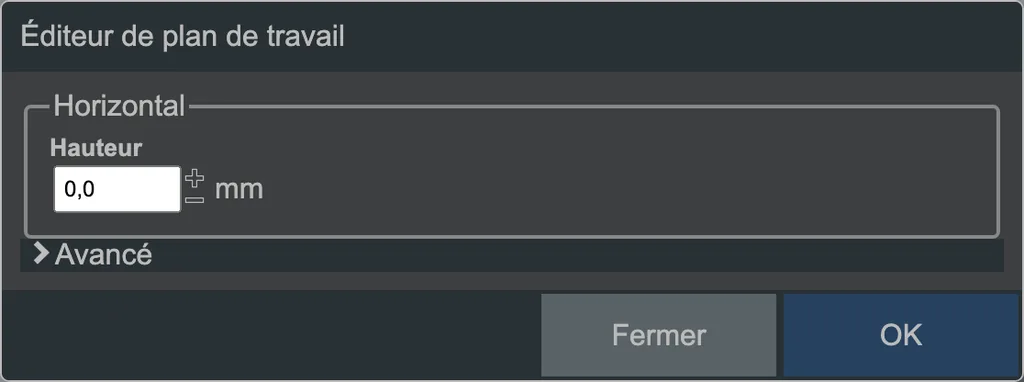

L'éditeur de plan de travail : le cas normal en haut, « Avancé » en dessous pour les plans
inclinés.
Le champ Hauteur suffit presque toujours : 0 pour la table, 400 pour le niveau au-dessus. Y saisir une valeur remet aussi un plan incliné à l'horizontale.
Sous Avancé, vous pouvez indiquer un plan incliné quelconque, via origine et normale, trois points, ou son équation. Cela aide rarement lors de la conception et embrouille vite.
Coordonnées
Raily calcule en millimètres : X vers la droite, Y vers l'arrière (vers le haut en vue de dessus), Z vers le haut.
Échelle du modèle ou réalité
Raily affiche les longueurs au choix à l'échelle du modèle ou en taille réelle. La plupart des éditeurs portent le sélecteur en haut de la zone des propriétés, sinon c'est Échelle du modèle pour les longueurs et les tailles dans les paramètres qui s'applique. Si un nombre est décalé d'à peu près le facteur de votre échelle, c'est presque toujours la cause. La hauteur du plan de travail est toujours à l'échelle du modèle.
Chaque élément possède en outre ses propres axes. Pour faire pivoter et déplacer, vous choisissez entre monde et objet.
L'affichage en bas à droite
À droite dans la barre d'état figurent les X, Y et Z du point sous le pointeur, et pour une voie, sa désignation d'article. Si quelque chose est sélectionné, à côté figure :
120.0 × 80.0 × 35.0 mm |
largeur, profondeur et hauteur de la sélection, telle qu'elle occupe de la place dans le plan |
⌐ 42.0 |
la hauteur de son dessous |
