Calques
Un calque regroupe des objets que vous voulez masquer ensemble ou verrouiller contre les modifications : la pièce avec la table, le modèle importé, la gare terminée. Un objet se trouve sur au plus un calque. Tant que tout repose à plat sur la table, vous n'en avez pas besoin ; dès que des éléments se superposent, ils vous évitent des faux clics.
Outils → Outil de calque… ouvre la fenêtre, tout comme Shift+L. Elle reste ouverte pendant que vous continuez à travailler.

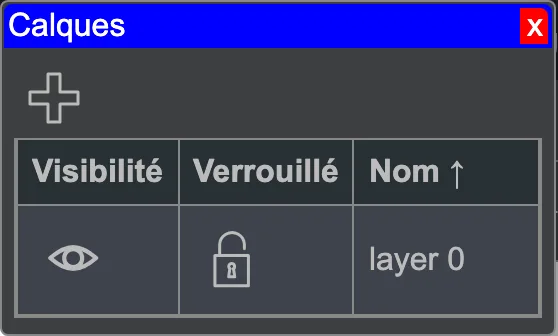

La fenêtre de l'outil des calques.
La liste
| Colonne | |
|---|---|
| Visibilité | visible, caché |
| Verrouillé | libre, verrouillé |
| Affichage | normal, estompé, fil de fer, maillage, rayons X : voir ci-dessous |
| Nom | le nom que vous lui donnez |
Survolez une ligne : deux boutons apparaissent près du nom : Renommer et Supprimer le calque. Le bouton en bas crée un nouveau calque, visible et libre.
Le dernier calque reste
Le bouton de suppression disparaît dès qu'il ne reste plus qu'un seul calque. Supprimer un calque ne supprime pas ses objets. Ils n'appartiennent alors plus à aucun calque et restent toujours visibles et sélectionnables.
Ce que signifient caché et verrouillé
- Caché n'est pas dessiné, ni en 2D ni en 3D, et n'apparaît pas non plus à l'impression.
- Verrouillé est dessiné, mais ne peut pas être sélectionné : pas de clic, pas de rectangle de sélection, pas de Tout sélectionner. Ce qui était déjà sélectionné sort de la sélection.
Verrouillé est souvent plus utile que caché
Si vous voulez seulement éviter de déplacer un objet par mégarde, verrouillez son calque au lieu de le masquer. Vous continuez ainsi à voir ce dont vous devez rester à distance.
Comment un calque est dessiné
Estompé dessine le calque en pâle, comme un fond sur lequel travailler. Fil de fer ne dessine que ses lignes et contours, sans remplissage ; une surface courbe reçoit des parallèles et des méridiens, comme un globe. Maillage dessine chaque triangle dont ses surfaces sont faites, comme Raily 4 dessinait un calque en fil de fer. Rayons X rend ses surfaces transparentes, pour voir ce qui se trouve dessous ou dedans. L'affichage s'applique en 2D et en 3D ; l'impression et l'export dessinent chaque calque visible normalement. Les plans de Raily 4 gardent leurs calques en fil de fer et estompés.
Mettre un objet sur un calque
Les objets nouvellement ajoutés ne sont sur aucun calque. Pour les placer sur un calque, sélectionnez-les et appelez Édition → Définir le calque…, ou appuyez sur L. La boîte de dialogue affiche les calques du plan et en crée un nouveau si besoin. À côté du nom figure la même paire de symboles, pour que vous voyiez ce que vous vous imposez si vous placez quelque chose sur un calque caché ou verrouillé.
Ce qui justifie des calques séparés
- Pièce et table : murs de la pièce, portes, esquisses de cotes. Disparus en un clic pour la vue 3D et pour l'impression.
- Modèles : l'image importée sur laquelle vous calquez le plan. Verrouillez ce calque dès que le modèle est correctement mis à l'échelle.
- Sections terminées : la gare qui est achevée. Verrouillée, elle ne gêne plus la construction de la ligne à côté.
- Étiquettes et légendes : des éléments dont vous pourriez avoir besoin à l'impression, mais qui gênent sinon la conception.
Les annotations apportent déjà leurs calques
Dès que vous placez la première annotation, Raily crée de lui-même deux calques : annotation-markers pour les marqueurs et annotations pour ce qui est généré — bandes, contours de tubes et similaire. Vous pouvez ainsi masquer les deux d'un seul clic, au lieu de chercher chaque marqueur un par un. Si vous voulez les résultats de l'annotation sur un autre calque, vous pouvez le régler vous-même par groupe de marqueurs, sous Calque du résultat.
Les calques ne remplacent pas les groupes
Un calque indique ce que vous pouvez voir et toucher ; il ne rassemble rien. Ce qui doit être déplacé ensemble appartient à un groupe.
