Informations sur l'élément
Les informations sur l'élément répondent à la question « De quelle voie s'agit-il ? » : pour un élément sélectionné, elles affichent les données de catalogue du fabricant, pas les réglages du plan.

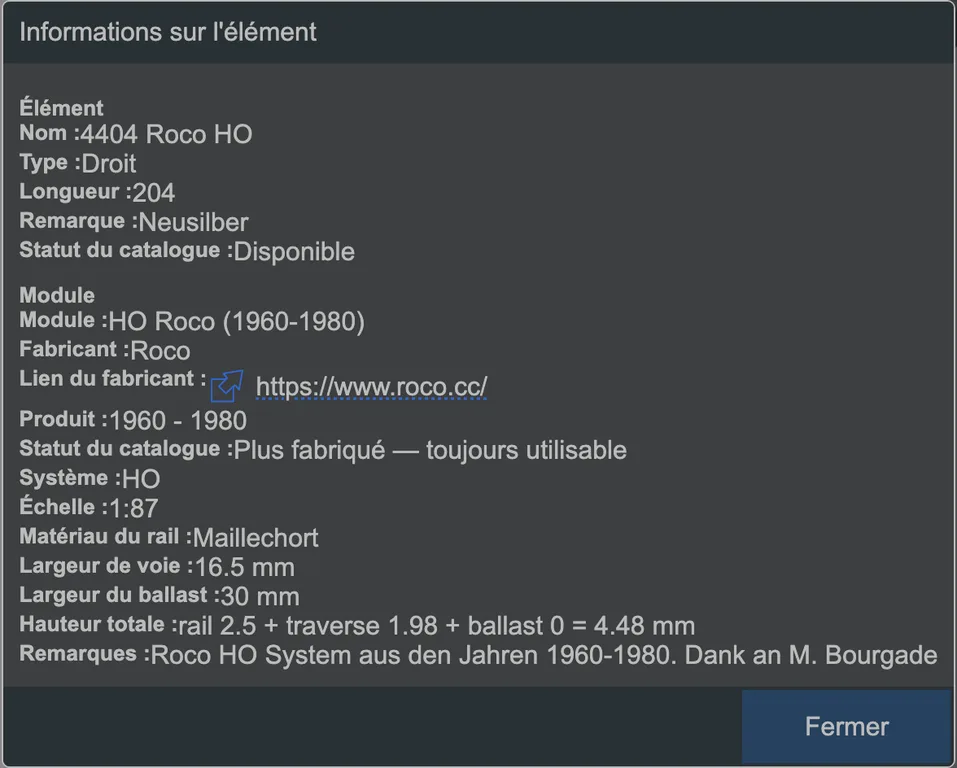

Les informations sur l'élément.
Accessible via Info… dans le menu contextuel d'un élément sélectionné.
Élément
- Nom et Type : comment la pièce s'appelle et ce qu'elle est (droit, courbe, aiguillage …).
- Longueur, Rayon, Angle : les caractéristiques de la pièce de voie. Lesquelles sont affichées dépend du type : un élément droit n'a pas de rayon.
- Largeur de voie : la mesure entre les rails.
- Largeur du ballast et Hauteur totale : la hauteur est détaillée pour vous : Rail + traverse + ballast = hauteur totale. C'est la valeur dont vous avez besoin quand des voies de systèmes différents doivent se raccorder.
- Statut du catalogue : si la pièce est encore produite, avec Produit depuis et Produit jusqu'à.
- Remarque : indications du fabricant ou du module.
Module
En dessous se trouvent les informations sur le module dont provient l'élément : Fabricant avec Lien du fabricant, Système, Échelle, Matériau du rail et le Statut du catalogue du module dans son ensemble.
Planifier des transitions
Si deux systèmes doivent se raccorder, comparez ici les hauteurs totales. Une différence d'un millimètre se voit comme une marche visible sur la voie terminée.
