Elementinfo
Die Elementinfo beantwortet die Frage «Was ist das für ein Gleis?»: sie zeigt zu einem ausgewählten Element die Katalogdaten des Herstellers, nicht die Einstellungen im Plan.

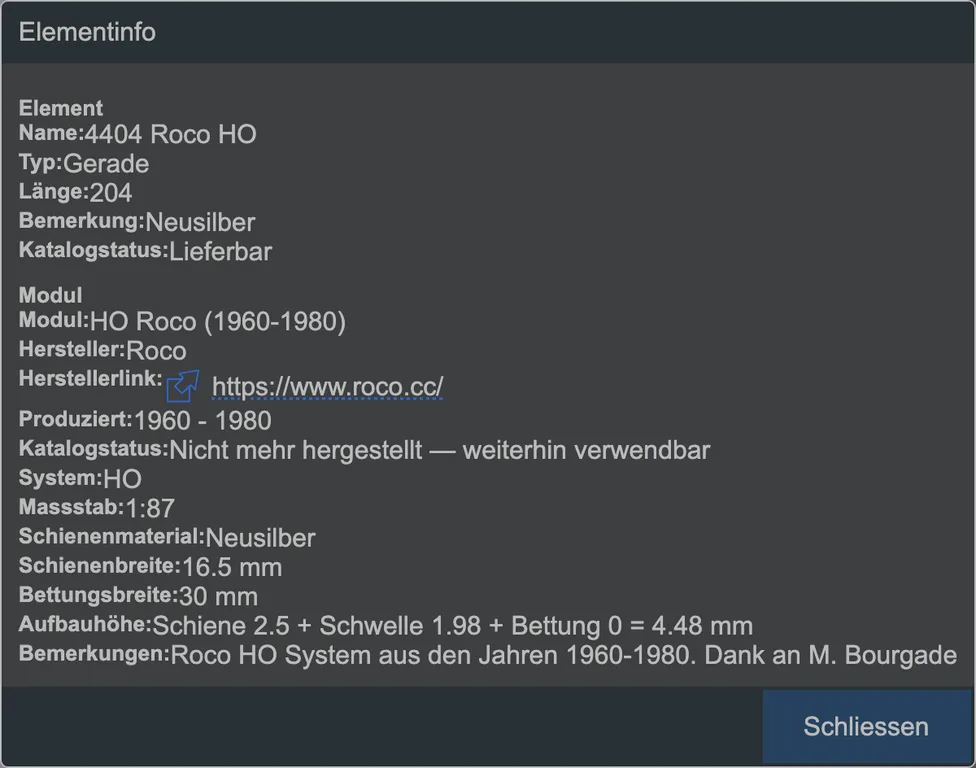

Die Elementinfo.
Aufruf über Info… im Kontextmenü eines ausgewählten Elements.
Element
- Name und Typ: wie das Teil heisst und was es ist (Gerade, Bogen, Weiche …).
- Länge, Radius, Winkel: die Kenndaten des Gleisstücks. Welche davon stehen, hängt vom Typ ab: eine Gerade hat keinen Radius.
- Schienenbreite: das Mass zwischen den Schienen.
- Bettungsbreite und Aufbauhöhe: die Höhe wird aufgeschlüsselt dargestellt: Schiene + Schwelle + Bettung = Gesamthöhe. Das ist der Wert, den Sie brauchen, wenn Gleise verschiedener Systeme aneinanderstossen sollen.
- Katalogstatus: ob das Teil noch produziert wird, dazu Produziert seit/bis.
- Bemerkung: Hinweise des Herstellers oder des Moduls.
Modul
Darunter stehen die Angaben zum Modul, aus dem das Element stammt: Hersteller mit Herstellerlink, System, Massstab, Schienenmaterial und der Katalogstatus des Moduls als Ganzes.
Übergänge planen
Wenn zwei Systeme aneinander anschliessen sollen, vergleichen Sie hier die Aufbauhöhen. Ein Unterschied von einem Millimeter ist am fertigen Gleis ein sichtbarer Absatz.
