Información del elemento
La información del elemento responde a la pregunta «¿Qué vía es esta?»: muestra, para un elemento seleccionado, los datos de catálogo del fabricante, no la configuración del plano.

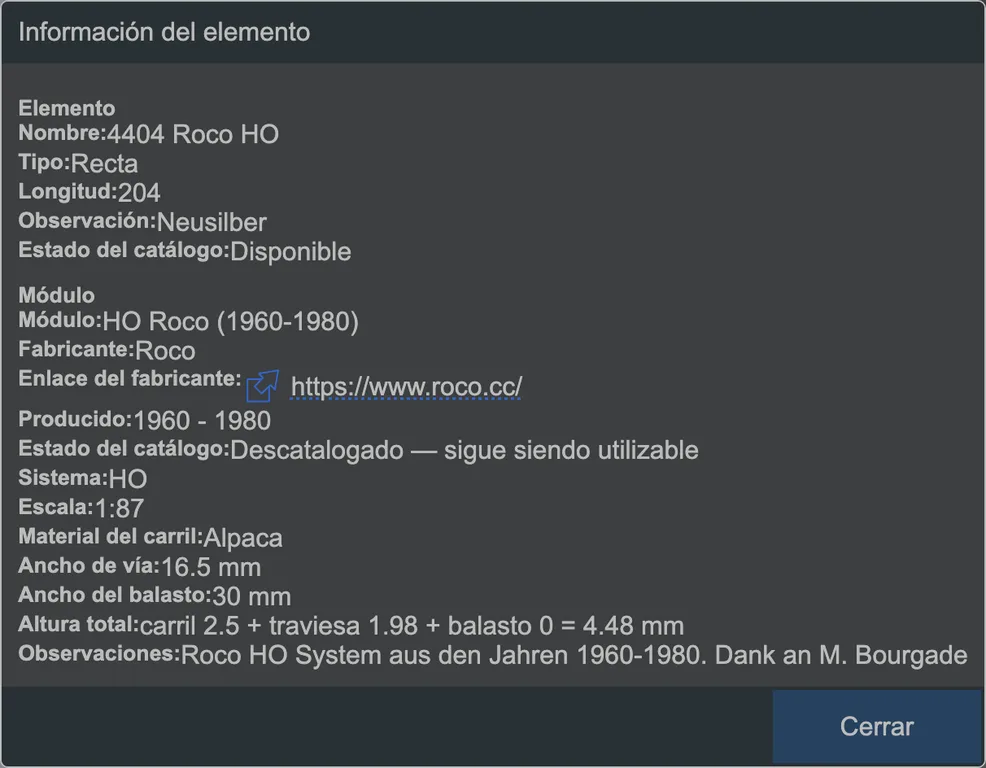

La información del elemento.
Se abre con Info… en el menú contextual de un elemento seleccionado.
Elemento
- Nombre y tipo: cómo se llama la pieza y qué es (recta, curva, desvío…).
- Longitud, radio, ángulo: los datos característicos de la pieza de vía. Cuáles de ellos aparecen depende del tipo: una recta no tiene radio.
- Ancho de vía: la medida entre los carriles.
- Ancho del balasto y altura total: la altura se muestra desglosada: carril + traviesa + balasto = altura total. Es el valor que necesita cuando dos vías de sistemas distintos deben empalmar.
- Estado del catálogo: si la pieza sigue en producción, junto con Producido desde y Producido hasta.
- Observación: indicaciones del fabricante o del módulo.
Módulo
Debajo figuran los datos del módulo del que procede el elemento: fabricante con enlace del fabricante, sistema, escala, material del carril y el estado del catálogo del módulo en su conjunto.
Planificar transiciones
Cuando dos sistemas deban empalmar, compare aquí las alturas totales. Una diferencia de un milímetro es, en la vía terminada, un escalón visible.
