Crear túnel
El diálogo genera un tubo de túnel a partir de las vías seleccionadas: Raily extruye el perfil de sección transversal elegido a lo largo del trazado de la vía y lo recorta del terreno.

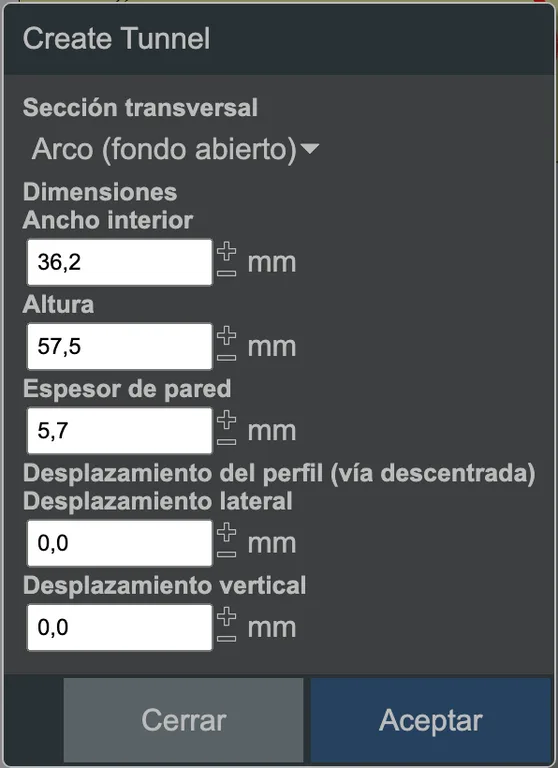

El diálogo para crear un túnel.
Seleccione primero las vías por las que debe pasar el túnel y, en el menú contextual, elija Crear túnel….
Sección transversal
Hay tres perfiles disponibles:
| Perfil | Uso |
|---|---|
| Arco (fondo abierto) | El túnel habitual: paredes verticales, techo abovedado, solera abierta |
| Redondo (fondo cerrado) | Tubo cerrado, por ejemplo para una perforación en roca |
| Rectangular | Perfil en caja, por ejemplo para un paso inferior o una galería |
Dimensiones
- Ancho interior: la anchura en el interior, es decir, el espacio del que dispone realmente el tren. No la anchura exterior del elemento.
- Altura: la altura del espacio interior sobre el plano de la vía.
- Espesor de pared: el grosor de la fábrica. Se suma al ancho interior.
Ajuste el ancho interior a su material rodante. Los vagones largos o los radios cerrados requieren valores más altos. Véase también Límites técnicos.
Desplazamiento del perfil (vía descentrada)
Cuando la vía no está en el centro del tubo, Desplazamiento lateral y Desplazamiento vertical desplazan el perfil respecto a la vía. Así construye túneles de dos vías en los que cada una guarda su propia distancia a la pared, o un túnel con una vía de escape lateral.
