Crear hélice

Una hélice lleva la vía, en una planta reducida, de un piso al siguiente. El cuadro de diálogo la construye a partir de una curva que usted ha seleccionado previamente.

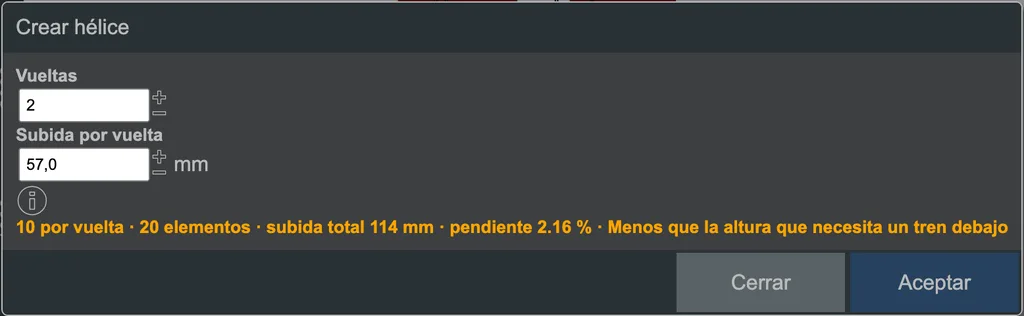

El cuadro de diálogo para crear una hélice.

Procedimiento

1. Seleccione exactamente una curva que tenga un extremo todavía libre. Es el elemento que la hélice repite, y desde su extremo libre crece la hélice.
2. Elija Crear hélice… en el menú contextual.
3. Ajuste las vueltas y la subida.

Valores de entrada

• Vueltas: cuántos círculos completos describe la hélice.
• Subida por vuelta: la ganancia de altura por cada vuelta completa. De forma predeterminada son 5 m del real, es decir, unos 57 mm en H0.

A partir de esto, el cuadro de diálogo calcula y muestra:

• por vuelta: cuántas curvas forman un círculo. Esto se deduce de la propia curva: 12 piezas con 30°, 16 con 22,5°; por eso el cuadro de diálogo nunca pregunta por un radio.
• elementos: cuántas piezas de vía necesita la hélice completa.
• altura total: lo que se salva en conjunto.
• subida: en porcentaje, calculada como la ganancia de altura de cada elemento sobre su longitud en planta; el valor que decide hasta dónde tira todavía una locomotora.

Altura libre

Elija la subida de manera que quede espacio suficiente entre las vueltas para la vía, el tren y la infraestructura. Si cae por debajo de 5 m del real, unos 57 mm en H0, la pantalla cambia de color y avisa: «Menos que la altura que un tren necesita por debajo», como indicación de que probablemente resulte demasiado justo.

Raily construye la hélice también con el aviso activo. Véase también Límites técnicos.

Véase también

• Límites técnicos
• Terraplén y rampa: la transición de la hélice a la vía llana, y el peralte de sus vueltas
