Plano de trabajo y coordenadas
Un plano es tridimensional; su puntero, no. Un clic es un rayo que atraviesa la escena, y el plano de trabajo decide a qué altura llega.
Mientras construya en plano sobre la mesa, se mantiene horizontal a la altura 0, y no necesita preocuparse por él. Se vuelve interesante en un segundo nivel: una estación de montaña, un piso intermedio.
Qué determina
- Dónde se crea lo dibujado: la polilínea, el rectángulo y el camino se sitúan en el plano de trabajo.
- Cómo se desplaza un objeto al arrastrarlo: en paralelo al plano de trabajo, por lo que conserva su altura.
- Desde dónde se cuentan las alturas: las rampas y terraplenes miden a partir de él.
Lo que depende de una superficie, una ventana por ejemplo, se rige por su pared y no por el plano de trabajo.
Definir el plano de trabajo
Editar → Editar plano de trabajo…

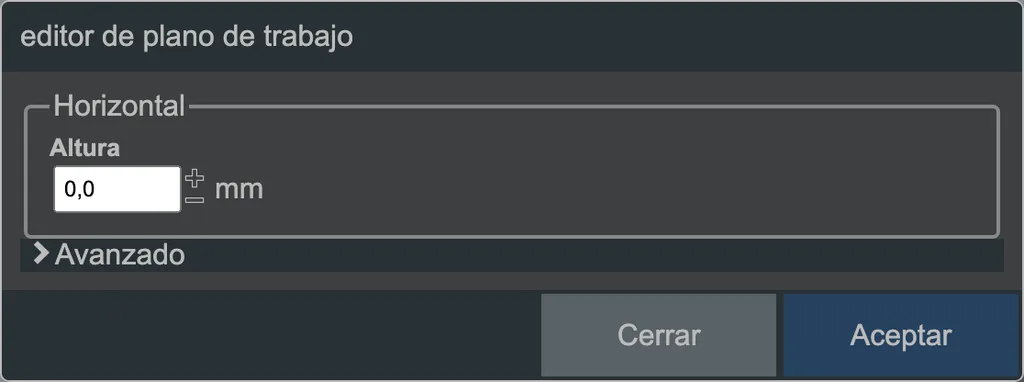

El editor del plano de trabajo: arriba, el caso normal; debajo, «Avanzado» para planos
inclinados.
Casi siempre basta con el campo Altura: 0 para la mesa, 400 para el nivel de encima. Un valor ahí también vuelve horizontal un plano inclinado.
En Avanzado se puede indicar un plano inclinado en cualquier ángulo, mediante origen y normal, tres puntos o su ecuación. Al planificar, esto rara vez ayuda y confunde con facilidad.
Coordenadas
Raily calcula en milímetros: X hacia la derecha, Y hacia atrás (hacia arriba en la vista en planta), Z hacia arriba.
Escala del modelo o realidad
Raily muestra las longitudes a elección en escala del modelo o en tamaño real. La mayoría de los editores llevan el selector arriba, en la zona de propiedades; si no, rige Escala modelo para longitudes y tamaños en los Ajustes. Si una cifra se desvía justo por el factor de su escala, esa es casi siempre la causa. La altura del plano de trabajo siempre está en la escala del modelo.
Además, cada elemento tiene ejes propios. Al girar y mover, puede elegir entre el mundo y el objeto.
La información abajo a la derecha
A la derecha, en la barra de estado, aparecen las coordenadas X, Y y Z del punto bajo el puntero, y en el caso de una vía, además su referencia de artículo. Si hay algo seleccionado, junto a ellas aparece:
120.0 × 80.0 × 35.0 mm |
ancho, profundidad y altura de la selección, tal como ocupa espacio en el plano |
⌐ 42.0 |
la altura de su cara inferior |
