Primeros pasos 3: anotaciones
Con las anotaciones marca usted tramos de vía. Un «marcador» aislado tiene el aspecto de una flecha y significa «la anotación empieza aquí, en la punta de la flecha, y continúa a partir de ahí». Raily calcula hasta dónde llega la marca. Precisamente ese cálculo es la razón de ser de todo esto: usted indica dónde empieza algo, no qué doce piezas de vía forman parte de ello. Esa misma marca se convierte en un túnel en el paso 4 y en un desmonte en el paso 5.
Cargue Archivo → Planes de ejemplo…, carpeta Tutorial, plano tutorial3. Contiene tres
ejercicios: arriba tres rectas, en el medio una recta con un desvío, abajo un círculo.
Ejercicio 1: las rectas
La primera anotación
Coloque, con Añadir anotación de resaltado, un marcador en una de las rectas superiores.
El marcador debe estar sobre la vía
Una anotación situada junto a la vía, y no sobre ella, no queda anclada y se omite al actualizar. En ese caso, Raily avisa: «La anotación no está anclada a una vía; arrástrela primero a una vía.» Arrástrela de nuevo hasta la vía.
Ahora haga clic derecho sobre el marcador y elija Actualizar anotación.
En una tableta
Sin botón derecho, mantenga pulsado el marcador. Lo mismo vale en todos los lugares donde el manual menciona el botón derecho del ratón, véase Convenciones.
El resultado: la marca va de la flecha hasta el final del trazado. Usted ha puesto un principio, pero no un final, así que Raily toma todo lo que sigue en el sentido de la flecha.
Colocar un contramarcador
Coloque una segunda anotación en la misma recta, más a la derecha, y haga que apunte hacia la primera.
El sentido de la flecha viene del lado de la vía
El lado de la vía que usted señala con el ratón, el dedo o el lápiz determina hacia dónde apunta la flecha del marcador. Si lo arrastra al otro lado, la flecha se invierte. En el menú contextual, Invertir dirección hace lo mismo.
Actualice la marca. Ahora la marca queda exactamente entre las dos flechas: el segundo marcador delimita lo que el primero había abierto.
Ejercicio 2: el desvío
Vaya al grupo del medio: una recta, un desvío y, detrás, dos rectas.
Coloque una anotación en la recta de la izquierda, con la flecha hacia la derecha, en dirección al desvío, y actualice.
Resultado: todos los elementos quedan marcados, también las ramas detrás del desvío. La región sigue todos los caminos alcanzables desde su principio, y un desvío tiene, sencillamente, varias continuaciones.
Coloque ahora en cada rama un contramarcador que apunte hacia atrás, y actualice de nuevo. La marca queda ahora limpiamente delimitada.
Ejercicio 3: el círculo
Coloque una sola anotación en el círculo de abajo y actualice.
No pasa nada; en su lugar, aparece brevemente un mensaje en rojo: «La anotación es inconsistente: la región vuelve a una entrada. No se aplica.»
Esto no es un error, sino la naturaleza del círculo: la región da la vuelta en círculo y se encuentra a sí misma por detrás. Raily no puede saber dónde debe terminar, así que directamente no la aplica.
En un anillo cerrado siempre necesita dos anotaciones, una para el principio, una para el final. Coloque un contramarcador y actualice: ahora la marca queda sobre el tramo intermedio.
Para comparar
El plano tutorial3b, en la misma carpeta, contiene los marcadores colocados de los tres
ejercicios. Después de un Actualizar anotación, se ve así:

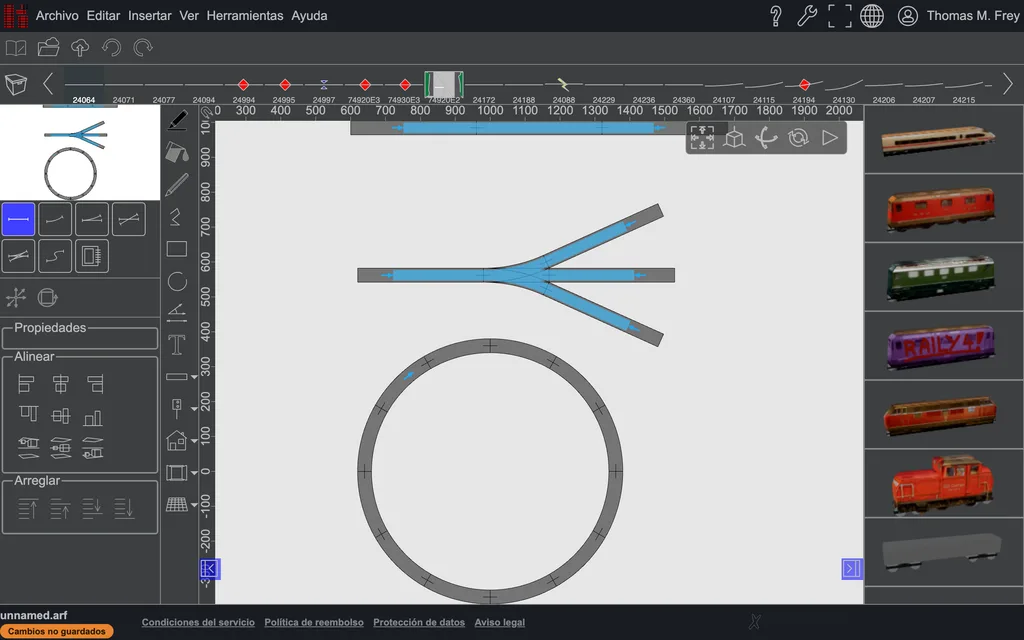

Los tres ejercicios después de actualizar: arriba el par, en el medio el desvío delimitado, abajo
el anillo, sin marca.
Arriba, la marca queda entre las dos flechas. En el medio, el desvío está marcado junto con sus ramas y delimitado en las tres salidas; para eso hacen falta allí cuatro marcadores: uno como principio y tres como contramarcadores. Abajo, en el anillo, hay deliberadamente solo un marcador, y precisamente por eso el anillo permanece gris: el caso inconsistente del ejercicio 3.
