Primi passi 3: annotazioni
Con le annotazioni si contrassegnano tratti di tracciato. Un singolo "marcatore" ha l'aspetto di una freccia e significa "l'annotazione inizia qui, sulla punta della freccia, e prosegue da lì". Raily calcola fin dove arriva l'evidenziazione. Ed è proprio questo calcolo il punto: si indica dove qualcosa inizia, non quali dodici pezzi di binario ne fanno parte. Dalla stessa evidenziazione, nel passo 4 nasce una galleria e nel passo 5 una trincea.
Caricare File → Piani di esempio…, cartella Tutorial, piano tutorial3. Contiene tre
esercizi: in alto tre rettilinei, al centro un rettilineo con uno scambio, in basso un cerchio.
Esercizio 1: i rettilinei
La prima annotazione
Posizionare con Aggiungi annotazione di evidenziazione un marcatore su uno dei rettilinei superiori.
Il marcatore deve trovarsi sul binario
Un'annotazione che si trova accanto al binario non è ancorata e viene ignorata nell'aggiornamento. In questo caso Raily segnala «L'annotazione non è ancorata a un binario — trascinala prima su un binario.» In questo caso, trascinarla di nuovo sul binario.
A questo punto, tasto destro del mouse sul marcatore e selezionare Aggiorna annotazione.
Su un tablet
In assenza del tasto destro del mouse, premere a lungo sul marcatore. Lo stesso vale ovunque il manuale nomini il tasto destro del mouse, vedere Convenzioni.
Il risultato: l'evidenziazione va dalla freccia fino alla fine del tracciato. È stato impostato un inizio ma nessuna fine, quindi Raily prende tutto ciò che segue nella direzione della freccia.
Posizionare un contromarcatore
Posizionare una seconda annotazione sullo stesso rettilineo, più a destra, e farla puntare contro la prima.
La direzione della freccia dipende dal lato del binario
Su quale lato del binario si punta con mouse, dito o penna determina dove punta la freccia del marcatore. Trascinandolo sul lato opposto, la freccia si inverte. Nel menu contestuale, Inverti direzione fa lo stesso.
Aggiornare l'evidenziazione. Ora si trova esattamente fra le due frecce: il secondo marcatore delimita ciò che il primo ha aperto.
Esercizio 2: lo scambio
Passare al gruppo centrale: un rettilineo, uno scambio, dietro due rettilinei.
Posizionare un'annotazione sul rettilineo a sinistra, con la freccia verso destra, in direzione dello scambio, e aggiornare.
Risultato: tutti gli elementi sono evidenziati, compresi i rami dietro lo scambio. La regione segue ogni percorso raggiungibile dal suo inizio, e uno scambio ha per natura più prosecuzioni.
Posizionare ora su ogni ramo un contromarcatore che punti indietro, e aggiornare di nuovo. L'evidenziazione è ora delimitata in modo pulito.
Esercizio 3: il cerchio
Posizionare una singola annotazione sul cerchio in basso e aggiornare.
Non succede nulla; al suo posto compare per un attimo un messaggio rosso: «L'annotazione è incoerente: la regione torna a un ingresso. Non viene applicata.»
Non è un errore, ma la natura stessa del cerchio: la regione percorre il cerchio e si incontra da dietro. Raily non può sapere dove dovrebbe fermarsi, e per questo non la applica affatto.
Su un anello chiuso occorrono sempre due annotazioni, una per l'inizio e una per la fine. Posizionare un contromarcatore e aggiornare: ora l'evidenziazione si trova sul tratto compreso fra i due.
Per confronto
Il piano tutorial3b nella stessa cartella contiene i marcatori già posizionati di tutti e tre gli
esercizi. Dopo un Aggiorna annotazione, si presenta così:

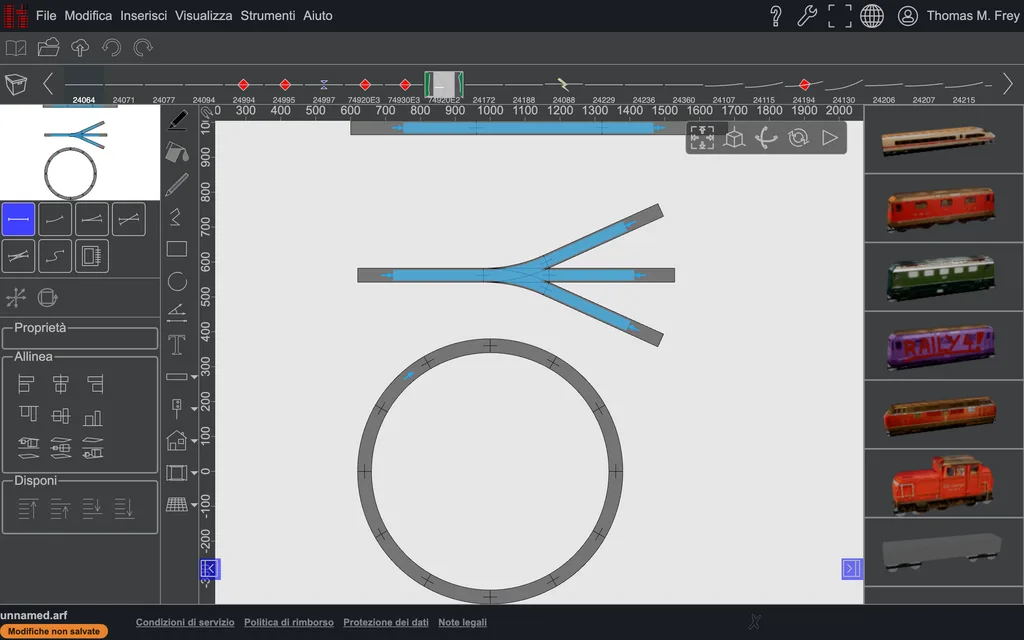

I tre esercizi dopo l'aggiornamento: in alto la coppia, al centro lo scambio delimitato, in basso
l'anello, senza evidenziazione.
In alto l'evidenziazione si trova fra le due frecce. Al centro lo scambio è evidenziato insieme ai rami e delimitato su tutte e tre le uscite; per questo servono quattro marcatori: uno come inizio e tre come contromarcatori. In basso, sull'anello, c'è deliberatamente solo un marcatore, ed è proprio per questo che l'anello resta grigio: il caso incoerente dell'esercizio 3.
