Visualizzazione binari
Il modo in cui un binario viene disegnato — con la massicciata, con le traversine, con la linea centrale, con il nome — non è una proprietà fissa, ma è impostabile. E precisamente su due livelli, che è bene distinguere:
| Dove | Vale per | Resta nel piano | |
|---|---|---|---|
| Visualizzazione binari | Menu contestuale di un binario | i binari selezionati | sì, viene salvato |
| Impostazioni di visualizzazione | Visualizza → Sostituzioni di visualizzazione… | l'intero piano | no, solo la vista attuale |
La prima è come il piano deve apparire. La seconda è come lo si vuole vedere o stampare in questo momento, senza modificare il piano.

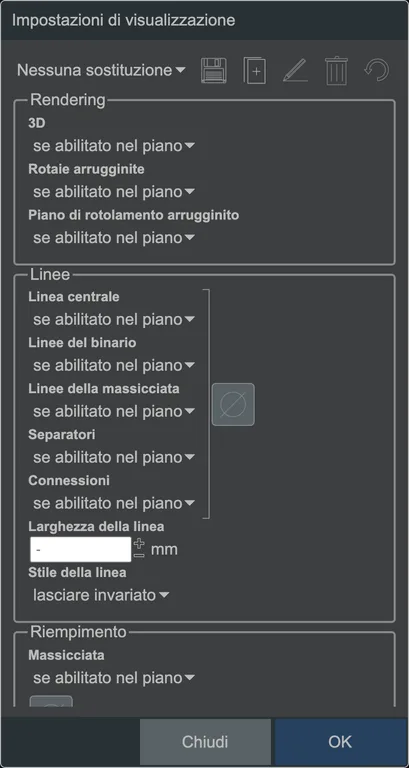

Le impostazioni della visualizzazione dei binari.
Singoli binari: visualizzazione binari
Selezionare uno o più binari e richiamare con il tasto destro del mouse Modifica visualizzazione del binario….
Motivo tipico: evidenziare una tratta, un circuito elettrico, un binario di servizio, la parte che sarà costruita successivamente.
Per una tratta: meglio un'evidenziazione
Un colore sul binario vale solo per i binari attualmente selezionati. Con l'evidenziazione 2D si segnalano le tratte indipendentemente dai singoli elementi del binario.
Linee
- Larghezza linea in millimetri. 0 significa linea sottile: sempre un pixel dello schermo, indipendentemente dallo zoom. È l'impostazione predefinita ed è quasi sempre quella corretta: una linea di larghezza reale scompare nella visione d'insieme.
- Stile linea: continuo, tratteggiato o punteggiato. Tratteggiato è il modo più semplice per distinguere il binario progettato da quello già costruito.
Riempimento
Massicciata e traversine, ciascuna con un colore proprio.
Marcature: i simboli che il catalogo disegna in un elemento: binari isolati e di sgancio, rimettitori, la fossa di una piattaforma girevole, il contorno di una piastra modulare. Attive per impostazione predefinita; disattivarle dove affollano l'immagine.
Nome
- nessuno / corto / lungo: se e quanto estesamente il nome dell'elemento compare sul binario.
- testo orizzontale: mantiene l'etichetta orizzontale, invece di ruotarla insieme al binario.
Maggiori informazioni in Etichette dei binari.
Visualizzazione
- 3D: disegna il binario in modo tridimensionale invece che come linee piatte.
- Rotaie arrugginite e piano di rotolamento arrugginito: l'invecchiamento. Nella realtà il piano di rotolamento è lucido per l'uso e il resto arrugginito; è proprio questa combinazione a dare l'impressione più realistica.
Usa per nuovi elementi del binario
La casella Usa per nuovi elementi del binario rende la visualizzazione impostata il valore predefinito per tutto ciò che verrà posato in seguito. Il modo per costruire un piano interamente nella visualizzazione desiderata, invece di doverla reimpostare su ogni singolo binario.
L'intero piano: impostazioni di visualizzazione
Visualizza → Sostituzioni di visualizzazione… applica un livello sopra l'intero piano. I valori salvati dei singoli binari restano intatti: vengono solo sovrascritti finché una sostituzione è attiva.
Ogni opzione conosce tre stati:
| Stato | Effetto |
|---|---|
| se abilitato nel piano | non interviene; vale ciò che è impostato sul binario |
| sempre | impone l'opzione per l'intero piano |
| mai | la disattiva per l'intero piano |
Colori, larghezza linea e altezza testo conoscono inoltre lasciare invariato: in tal caso tornano a valere i valori dei singoli binari.
Si possono sovrascrivere: linea centrale, linee del binario, linee della massicciata, massicciata, separatori, connessioni, traversine, marcature, larghezza linea, stile linea, nomi delle ferrovie, testo orizzontale, 3D, rotaie arrugginite e piano di rotolamento arrugginito.
Preset
In alto nella finestra di dialogo si trova una barra con i preset. Tre sono già integrati:
| Preset | Effetto |
|---|---|
| Nessuna sostituzione | tutto torna a «se abilitato nel piano» |
| Stampa | linea centrale, separatori e marcature attivi, linee del binario, massicciata e traversine disattivi, nomi corti, il piano di costruzione leggibile |
| Animazione | 3D attivo, rotaie arrugginite con il piano di rotolamento lucido, nomi e marcature disattivi, l'immagine gradevole |
Una combinazione personale si può inoltre salvare, dare un nome e ricaricare in seguito.
La via più rapida per una stampa utilizzabile
Selezionare Stampa, stampare, quindi Nessuna sostituzione. Il piano stesso non è stato modificato in questo processo.
Se qualcosa non compare
- Massicciata attivata ma non visibile: probabilmente una sostituzione è impostata su Massicciata: mai. Verificare prima la finestra delle sostituzioni, non il binario.
- Fossa della piattaforma girevole o simboli del binario spariti: Marcature è impostato su mai, come fa il preset Animazione. Selezionare Nessuna sostituzione per riaverli.
- Linee troppo sottili in stampa: la linea sottile (larghezza 0) è un pixel dello schermo e su una stampante ad alta risoluzione risulta corrispondentemente fine. Indicare per la stampa una larghezza reale in millimetri.
- I nomi mancano: il nome del binario è impostato su nessuno, sul binario stesso oppure tramite una sostituzione.
Vedi anche
- Etichette dei binari
- Stampa
- Annotazioni del binario nel dettaglio: segnalare le tratte invece di ricolorarle
- Livelli
