Primi passi 6: usciamo dal piano
Ora ci sono le montagne, ma il binario è piatto. In questo passo lo si porta in quota, incontrando due volte lo stesso ostacolo.
Caricare File → Piani di esempio…, cartella Tutorial, piano tutorial6a: un tavolo e un
binario sopra.

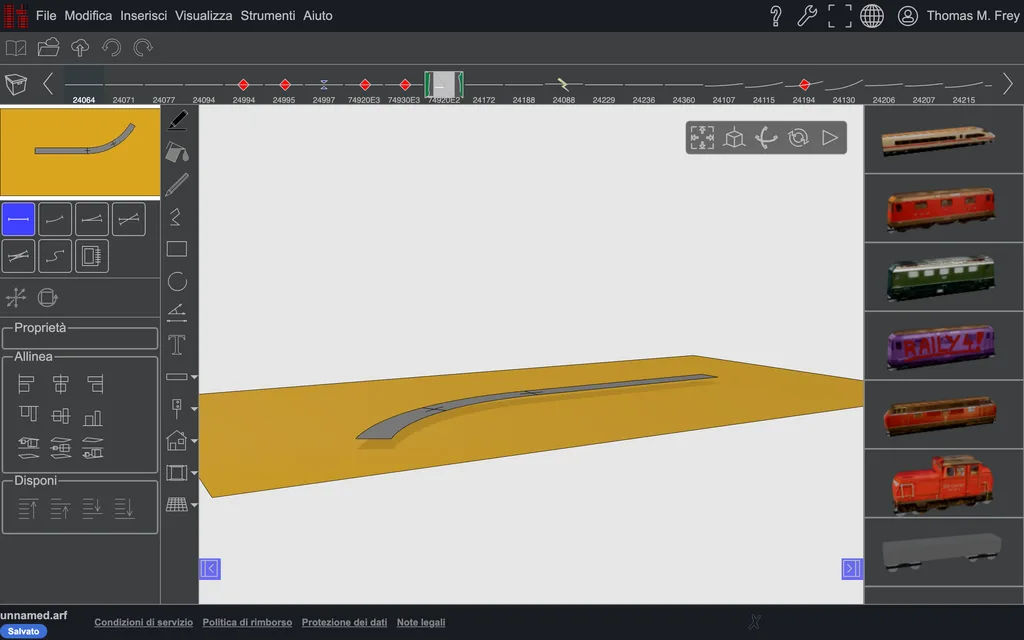

tutorial6a: un nastro grigio sul tavolo. Osservare bene l'estremità destra: lì è sospeso.
Un momento... perché il binario è sopra il terreno?
Perché l'altezza memorizzata di un binario non è il suo bordo inferiore.
Il punto di riferimento di un binario, cioè il punto di cui Raily tiene traccia dell'altezza, si trova al piano del ferro. Tutto ciò che un binario ha sotto pende sotto questa altezza: rotaia, traversina, massicciata. Posizionandolo al livello 0, Raily ha quindi aggiunto l'altezza totale; nel piano di esempio il piano del ferro si trova a 10,3 mm. E poiché in 2D un binario è disegnato come un nastro piatto, questo nastro resta sospeso sopra il tavolo.
Mostrare il binario in volume
Selezionare il binario, richiamare con il tasto destro del mouse Modifica visualizzazione del binario… e attivare, sotto Rendering, l'opzione 3D.

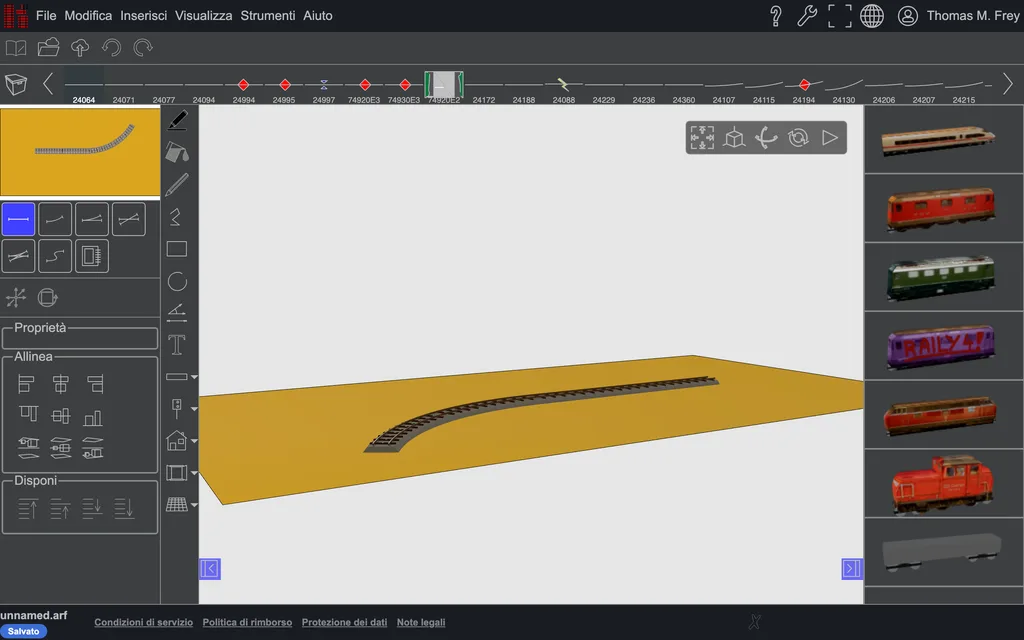

tutorial6b: ora con massicciata, traversine e rotaie, e il volume poggia pulito sul tavolo.
Dal nastro è nato un binario, e si vede ciò che prima era invisibile: sotto il piano del ferro si nasconde l'altezza totale.
Per l'intero piano in una volta sola, questo si fa tramite Visualizzazione binari.
Spostare in quota
Con Sposta, oppure con il tasto t, si sposta la selezione in tre dimensioni, quindi anche verso l'alto.

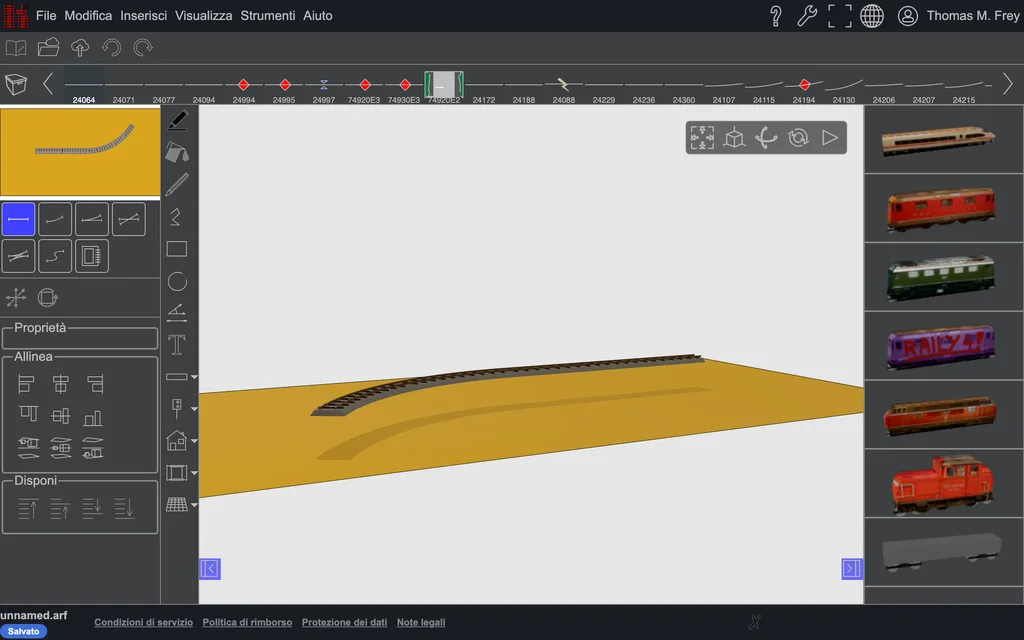

tutorial6c: il binario si trova in alto.
Come si passa dal basso all'alto?
Il binario ora è in alto, ma nulla vi conduce. Serve una rampa.
Il tasto r, ovvero Rotazione, sembrerebbe la scelta ovvia: prendere il binario, sollevarne la parte anteriore, fatto.
Non con lo strumento di rotazione
Un elemento di binario inclinato è rigido e non mantiene la pendenza in curva. Per una rampa esiste uno strumento dedicato.
Selezionare invece i binari della rampa e richiamare con il tasto destro del mouse Modifica rampa…. L'Editor rampe chiede tre cose:
| Campo | Significato |
|---|---|
| Altezza iniziale | l'altezza a un'estremità della catena |
| Altezza finale | l'altezza all'altra estremità |
| Applica | distribuisce le altezze sui binari intermedi |
L'editor sa fare di più: raccordo, sopraelevazione, pendenza massima. Per iniziare bastano questi tre; tutto il resto si trova in Terrapieno e rampa.
Inserire 0 come altezza iniziale e l'altezza desiderata come altezza finale, quindi premere Applica.
Ops, ora il binario è sprofondato nel terreno

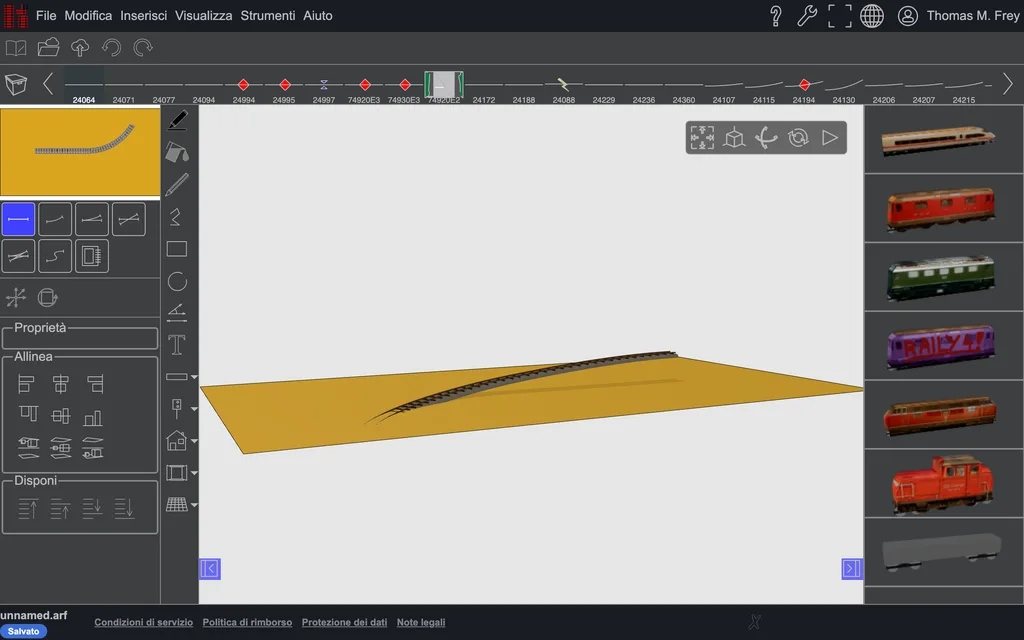

tutorial6d: in basso il binario è affondato nel tavolo.
Lo stesso motivo di prima: 0 è l'altezza del piano del ferro, non quella del sottofondo. Chi parte da 0 affonda massicciata e traversine nel tavolo.
Il valore iniziale deve quindi essere l'altezza totale del binario. Dove trovarla: selezionare il binario, tasto destro del mouse → Info…, riga Altezza totale. Lì è scomposta: rotaia + traversina + massicciata = altezza totale. Per il binario Märklin C di questo piano sono 10,3 mm.
Dati di catalogo senza garanzia
Le altezze totali provengono da cataloghi e misurazioni e, in singoli casi, possono essere imprecise. Se la propria costruzione dipende da questo valore, misurare sul binario reale; da dove provengono questi valori è spiegato in Limiti tecnici.
Riaprire l'editor rampe, inserire 10,3 mm come altezza iniziale e premere di nuovo Applica.

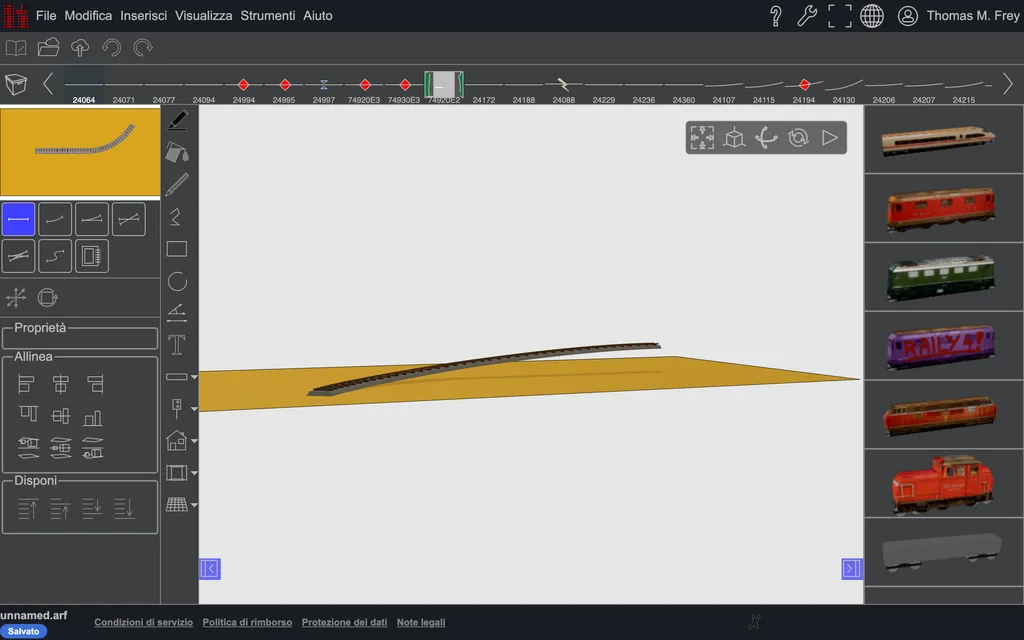

tutorial6e: il binario parte dal tavolo e da lì sale.
E se lo spazio non basta: l'elica
Una rampa richiede lunghezza. Dove questa manca, si sale girando.
Tornare a tutorial6b, selezionare il binario curvo all'estremità del tracciato e richiamare
Crea elica…. Raily ripete questa curva e impila le spire.
La selezione è tutta l'istruzione necessaria: una curva con un'estremità ancora libera. L'elica cresce a partire dall'estremità libera, e ogni spira è una copia di questa curva.
Nessun Crea elica… nel menu?
Con più binari, un binario diritto, uno scambio o una curva con binario collegato su entrambi i lati, la voce non viene proposta.

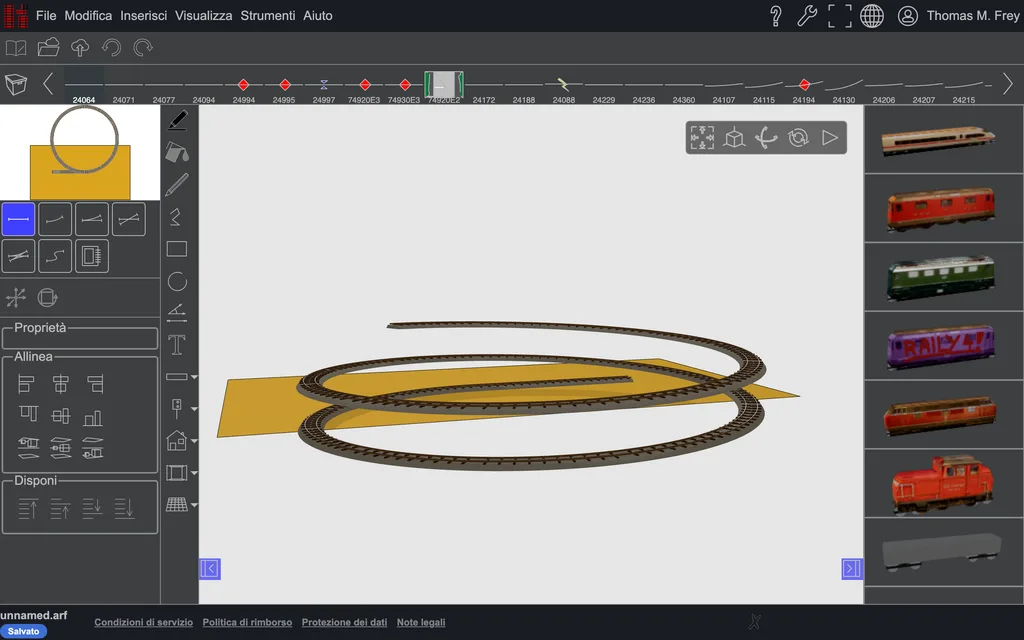

tutorial6f: da un binario curvo nasce un'elica.
Si inseriscono i giri e la salita per giro.
Calcolare anche la tavola
La salita per giro è la distanza da una spira all'altra, e questa distanza deve contenere non solo il treno, ma anche la tavola su cui poggiano i binari della spira superiore, con il suo supporto. Chi inserisce solo l'altezza del materiale rotabile costruisce un'elica in cui, nel modello, non passa nulla.
Altre informazioni in Crea elica.
