Primi passi 4: galleria
Ci sono due strade per arrivare a una galleria. La prima è rapida, la seconda è quella che verrà usata in seguito.
Caricare File → Piani di esempio…, cartella Tutorial, piano tutorial4: gli stessi tre
gruppi di esercizi del passo precedente.
La strada diretta: dalla selezione
Selezionare i tre rettilinei superiori (per esempio con un doppio clic) e richiamare con il tasto destro del mouse Crea galleria…. La finestra di dialogo chiede la sezione trasversale e le dimensioni, e Raily estrude il profilo lungo il binario.
Il problema: in questo modo la galleria va sempre esattamente da un confine di elemento all'altro. Inizia e finisce dove un pezzo di binario comincia e termina, non dove si desidera avere il piazzale davanti al portale. E se in seguito un binario viene sostituito o spostato, la galleria non ne sa nulla.
La strada consigliata: le annotazioni galleria
Una galleria è un tratto di tracciato esattamente come l'evidenziazione del passo 3, e si posiziona allo stesso modo.
Selezionare nel pulsante multifunzione delle annotazioni Aggiungi annotazione di galleria.
Da qui in poi valgono le stesse regole già note:
- Il marcatore deve trovarsi sul binario.
- Un singolo marcatore arriva fino alla fine del tracciato; un contromarcatore lo delimita.
- Su un cerchio ne occorrono sempre due.
- Tasto destro del mouse → Aggiorna annotazione ricalcola la regione e costruisce la galleria.

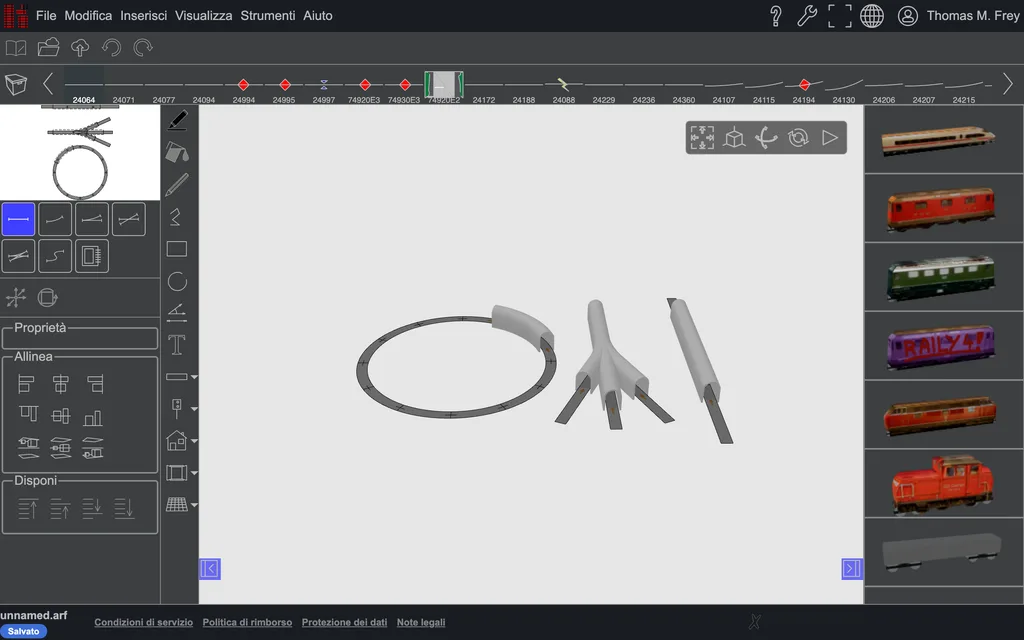

Posizionare una coppia sui rettilinei superiori, aggiornare, e passare con Vista 3D: la galleria è costruita, con i portali esattamente dove si trovano i marcatori.
Dagli stessi tre esercizi nascono tre gallerie, anche sopra lo scambio, dove da una regione nasce
un portale con tre uscite.
Il vantaggio rispetto alla strada diretta: i portali si trovano liberamente sul tracciato invece che ai confini degli elementi, e se la posizione del binario cambia, un nuovo aggiornamento allinea di nuovo la galleria. Un ulteriore vantaggio è che la strada tramite annotazione può anche "incassare" automaticamente la galleria in un terreno.
Per confronto
tutorial4b contiene le annotazioni galleria già posizionate, tutorial4c le gallerie
costruite a partire da esse.
