Primeros pasos 4: túneles
Hay dos caminos para llegar a un túnel. El primero es rápido; el segundo es el que usará más adelante.
Cargue Archivo → Planes de ejemplo…, carpeta Tutorial, plano tutorial4: los mismos tres
grupos de ejercicios que en el paso anterior.
El camino directo: a partir de la selección
Seleccione las tres rectas superiores (por ejemplo, con doble clic) e invoque, con el botón derecho del ratón, Crear túnel…. El diálogo pregunta por la sección transversal y las dimensiones, y Raily extiende el perfil a lo largo de la vía.
El inconveniente: así, el túnel va siempre exactamente de límite de elemento a límite de elemento. Empieza y termina donde empieza y termina una pieza de vía, no donde usted quiere la explanada del portal. Y si más adelante sustituye o desplaza una vía, el túnel no se entera.
El camino recomendado: anotaciones de túnel
Un túnel es un tramo de vía igual que la marca del paso 3, y se coloca de la misma manera.
Elija, en el botón múltiple de las anotaciones, Añadir anotación de túnel.
A partir de aquí valen las mismas reglas que ya conoce:
- El marcador debe estar sobre la vía.
- Un marcador aislado llega hasta el final del trazado; un contramarcador lo delimita.
- En un círculo siempre necesita dos.
- Botón derecho → Actualizar anotación recalcula la región y construye el túnel.

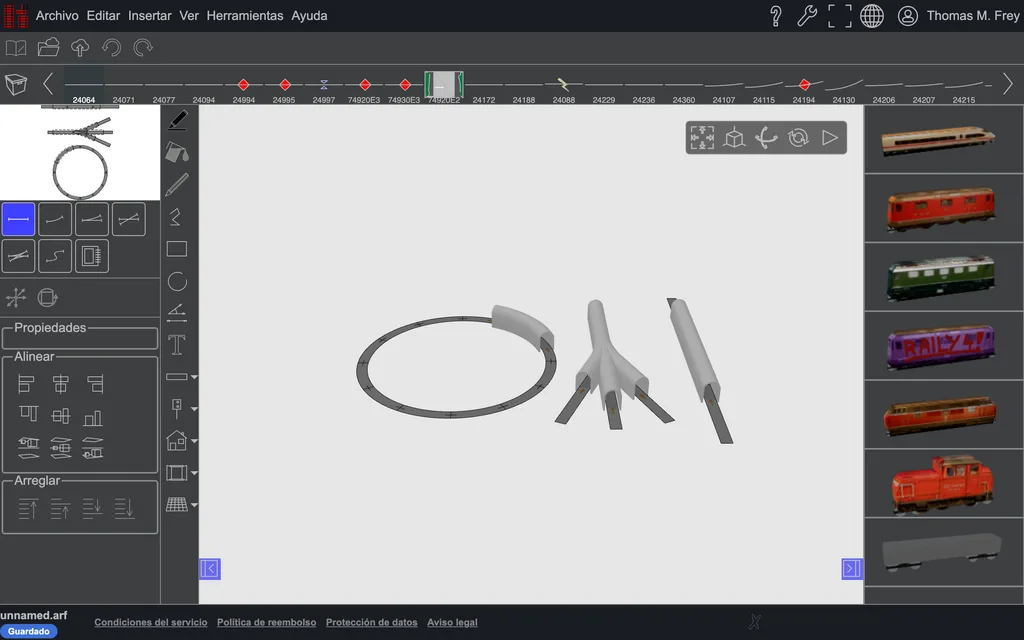

Coloque un par en las rectas superiores, actualice, y cambie con Vista 3D: el túnel está construido, con portales exactamente donde están sus marcadores.
De los mismos tres ejercicios salen tres túneles, también sobre el desvío, donde una región se
convierte en un portal con tres salidas.
La ventaja frente al camino directo: los portales se sitúan libremente sobre el trazado en lugar de en los límites de los elementos, y si la posición de la vía cambia, una nueva actualización pone el túnel al día. Otra ventaja es que el camino a través de la anotación también puede «incorporar» el túnel automáticamente a un terreno.
Para comparar
tutorial4b contiene las anotaciones de túnel colocadas; tutorial4c, los túneles construidos a partir de ellas.
