Crea elica
Un'elica porta il binario, su una pianta ristretta, da un piano all'altro. La finestra di dialogo la costruisce a partire da una curva selezionata in precedenza.

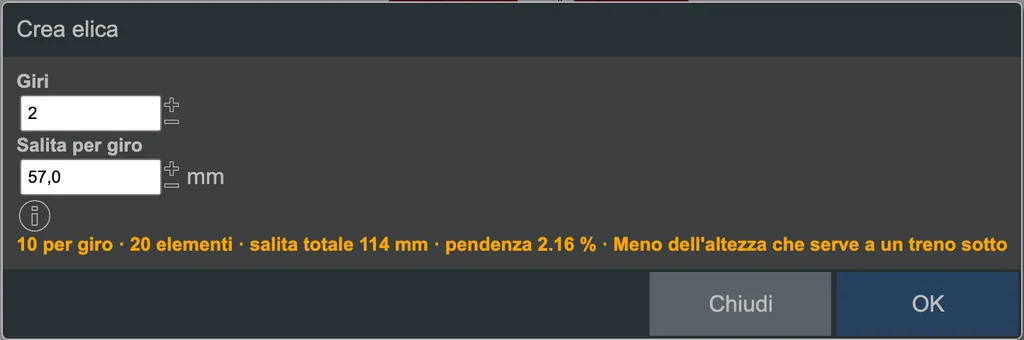

La finestra di dialogo per creare un'elica.
Procedura
- Selezionare esattamente una curva con un'estremità ancora libera. È l'elemento che l'elica ripete, e dalla sua estremità libera essa si sviluppa.
- Richiamare Crea elica… nel menu contestuale.
- Impostare giri e pendenza.
Nessun Crea elica… nel menu?
La voce compare solo per esattamente una curva con un'estremità libera. Con più binari selezionati, con un binario rettilineo, con uno scambio o con una curva collegata al binario su entrambi i lati, non viene proposta affatto.
Valori di ingresso
- Giri: quanti cerchi completi descrive l'elica.
- Salita per giro: il guadagno di altezza per ogni giro. Per impostazione predefinita sono 5 m del reale, quindi in H0 circa 57 mm.
Da questi valori la finestra di dialogo calcola e mostra:
- per giro: quanti archi formano un cerchio. Deriva dalla curva stessa, 12 pezzi a 30°, 16 a 22,5°, ed è il motivo per cui la finestra di dialogo non chiede mai un raggio.
- Elementi: quanti pezzi di binario richiede l'intera elica.
- Salita totale: il dislivello complessivo superato.
- Pendenza: in percentuale, calcolata come guadagno di altezza per elemento rispetto alla sua lunghezza in pianta, il numero che decide che cosa una locomotiva riesce ancora a trainare in salita.
A 400 elementi è finita
Perché l'elica non causi per errore un sovraccarico del sistema, è limitata a 400 elementi.
Altezza libera
Impostare la pendenza in modo che tra i giri resti spazio sufficiente per binario, treno e piano di posa. Se scende sotto i 5 m del reale, in H0 circa 57 mm, l'indicazione cambia colore e segnala «Meno dell'altezza che serve a un treno sotto» come avviso che lo spazio rischia di essere insufficiente.
Verificare i calcoli prima di costruire
L'avviso è una regola empirica. Va verificata sul proprio materiale: profilo della rotaia, veicolo più alto, spessore del pannello con il relativo supporto e, se presente, la linea aerea di contatto.
Raily costruisce l'elica anche in presenza dell'avviso. Vedere anche Limiti tecnici.
Vedi anche
- Limiti tecnici
- Rilevato e rampa: la transizione dall'elica al tratto piano, e la sopraelevazione dei suoi giri
