Créer une hélice
Une hélice fait passer la voie d'un niveau à l'autre sur une emprise réduite. La boîte de dialogue la construit à partir d'une courbe que vous avez sélectionnée au préalable.

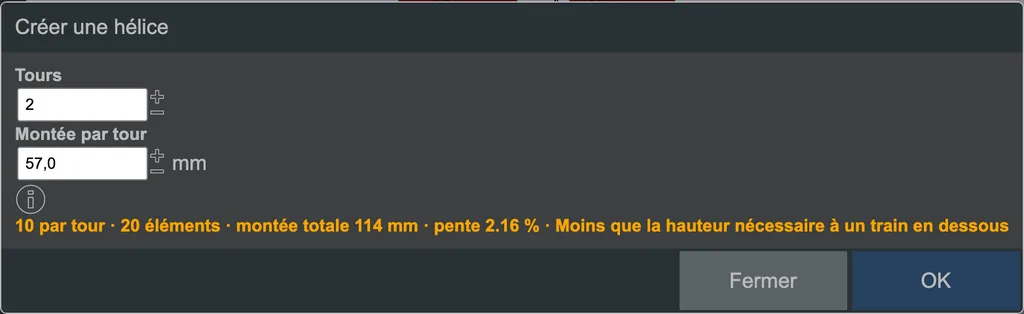

La boîte de dialogue de création d'une hélice.
Marche à suivre
- Sélectionnez exactement une courbe dont une extrémité est encore libre. C'est l'élément que l'hélice répète, et c'est de son extrémité libre qu'elle se développe.
- Appelez Créer une hélice… dans le menu contextuel.
- Réglez les tours et la montée par tour.
Pas de Créer une hélice… dans le menu ?
L'entrée n'apparaît que pour exactement une courbe avec une extrémité libre. Avec plusieurs voies sélectionnées, avec une voie droite, avec un aiguillage, ou avec une courbe dont les deux extrémités portent une voie, elle n'est pas proposée du tout.
Entrées
- Tours : combien de cercles complets fait l'hélice.
- Montée par tour : la hauteur gagnée par tour. La valeur par défaut est 5 m à l'échelle réelle, soit environ 57 mm en H0.
À partir de là, la boîte de dialogue calcule et affiche :
- par tour : combien de courbes font un cercle. Cela découle de la courbe elle-même — 12 pièces à 30°, 16 à 22,5° — et c'est pourquoi la boîte de dialogue ne demande jamais de rayon.
- éléments : combien d'éléments de voie l'hélice entière nécessite.
- montée totale : ce qu'elle franchit au total.
- pente : en pourcentage, calculée comme la hauteur gagnée par élément rapportée à sa longueur en plan — le chiffre qui détermine ce qu'une locomotive peut encore tracter en montée.
Limite : 400 éléments
Pour éviter que l'hélice ne surcharge le système par erreur, elle est limitée à 400 éléments.
Hauteur libre
Choisissez la montée de manière à laisser assez de place entre les tours pour la voie, le train et le support. Si elle descend sous 5 m à l'échelle réelle, environ 57 mm en H0, l'affichage change de couleur et signale « Moins que la hauteur nécessaire à un train en dessous », signe que cela devient sans doute trop juste.
Vérifiez avant de construire
L'avertissement est une règle empirique. Vérifiez-la avec votre propre matériel : profil du rail, véhicule le plus haut, épaisseur du plateau avec sa sous-couche et, si vous en avez une, la caténaire.
Raily construit l'hélice même avec l'avertissement affiché. Voir aussi Limites techniques.
Voir aussi
- Limites techniques
- Remblai et rampe : la transition de l'hélice vers la voie plane, et le dévers de ses tours
