Mettre les éléments à l'échelle
Mettre à l'échelle… dans le menu contextuel agrandit ou réduit les éléments sélectionnés selon un facteur.

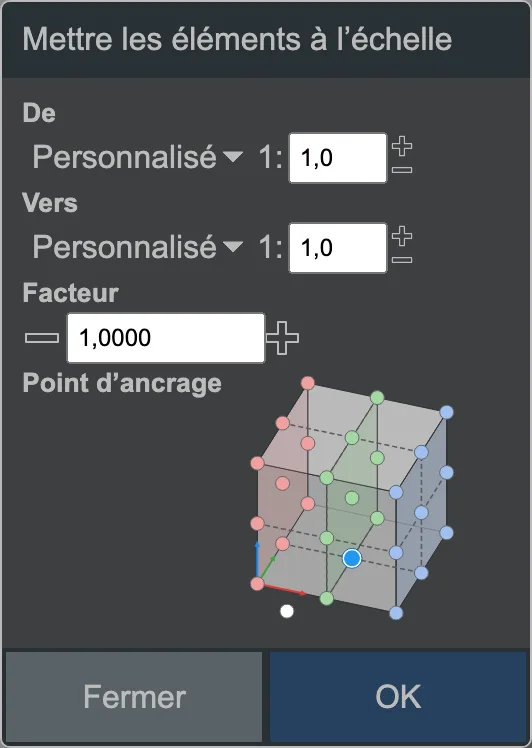

La boîte de dialogue de mise à l'échelle.
Le facteur
Vous pouvez le saisir directement, ou le faire calculer : De et Vers prennent deux échelles, et le facteur entre elles en découle. Une maison H0 (1:87) destinée à un plan N (1:160) est ainsi réduite à 0,544 sans que vous ayez à calculer.
Cela n'en fait pas encore une maison à l'échelle N
La conversion réduit la géométrie. Un modèle conçu pour l'écartement plus petit aurait aussi moins de détails et des parois plus épaisses, pour rester imprimable. Pour l'emprise sur le plan, la conversion est juste ; pour l'impression 3D, c'est un point de départ.
Le point d'ancrage
Le point d'ancrage est le point qui reste fixe ; tout le reste se déplace vers lui ou s'en éloigne. Par défaut, c'est le dessous, au centre : ce qui est posé sur la table reste posé sur la table. Si la sélection a une hauteur, le sélecteur propose les trois axes, sinon seulement la surface.
Si vous saisissez le mauvais point, rien n'est perdu : déplacez l'élément à sa place ensuite.
Ce qui peut être mis à l'échelle
L'entrée n'apparaît que si chaque élément sélectionné peut être mis à l'échelle. Si elle manque, un élément de la sélection a des dimensions fixes.
Les voies ne sont pas mises à l'échelle
Un élément de voie est une pièce de catalogue avec les dimensions du fabricant. Un plan dans un autre écartement n'est pas mis à l'échelle, mais construit avec les voies de cet écartement, voir Sélection des modules.
Mettre un groupe à l'échelle
Un groupe est mis à l'échelle dans son ensemble : avec les éléments grandissent aussi les distances qui les séparent. Une gare avec ses lampadaires garde ainsi ses proportions, au lieu que les lampadaires grandissent en restant à leur place. Il en va de même pour les groupes imbriqués dans des groupes.
