Prise en main 3 : annotations

Les annotations marquent des tronçons de voie. Un « marqueur » isolé ressemble à une flèche et signifie « l'annotation commence ici, à la pointe de la flèche, et se poursuit à partir de là ». Raily calcule jusqu'où la marque s'étend. C'est précisément ce calcul qui fait tout l'intérêt : vous dites où quelque chose commence, pas quels douze éléments de voie en font partie. Cette même marque devient un tunnel à l'étape 4, et un déblai à l'étape 5.

Chargez Fichier → Plans d'exemple…, dossier Tutorial, plan tutorial3. Il contient trois exercices : trois voies droites en haut, une droite avec un aiguillage au milieu, un cercle en bas.

Exercice 1 : les voies droites

La première annotation

Posez un marqueur sur l'une des droites du haut avec Ajouter une annotation de surlignage.

Le marqueur doit être posé sur la voie

Une annotation posée à côté de la voie n'est pas ancrée et sera ignorée lors de l'actualisation. Raily signale alors « L'annotation n'est pas ancrée à une voie — déposez-la d'abord sur une voie. » Déposez-la de nouveau sur la voie dans ce cas.

Faites maintenant un clic droit sur le marqueur et choisissez Actualiser l'annotation.

Sur une tablette

Sans bouton droit, faites un appui long sur le marqueur. La même règle vaut partout où le manuel mentionne le bouton droit, voir Conventions.

Le résultat : la marque va de la flèche jusqu'au bout de la voie. Vous avez posé un début mais pas de fin, alors Raily prend tout ce qui suit dans le sens de la flèche.

Poser un contre-marqueur

Posez une deuxième annotation sur la même droite, plus à droite, et faites-la pointer vers la première.

Le sens de la flèche vient du côté de la voie

Le côté de la voie que vous visez avec la souris, le doigt ou le stylet détermine la direction de la flèche du marqueur. Faites-le glisser de l'autre côté et la flèche s'inverse. Dans le menu contextuel, Inverser la direction fait la même chose.

Actualisez la marque. Elle se trouve maintenant exactement entre les deux flèches : le second marqueur borne ce que le premier a ouvert.

Exercice 2 : l'aiguillage

Passez au groupe du milieu : une droite, un aiguillage, et deux droites derrière.

Posez une annotation sur la droite de gauche, la flèche pointant vers la droite, en direction de l'aiguillage, et actualisez.

Le résultat : tous les éléments sont marqués — y compris les branches derrière l'aiguillage. La région suit tous les chemins accessibles depuis son début, et un aiguillage a tout simplement plusieurs suites.

Posez maintenant sur chaque branche un contre-marqueur pointant en arrière, et actualisez de nouveau. La marque est alors proprement bornée.

Exercice 3 : le cercle

Posez une seule annotation sur le cercle du bas et actualisez.

Rien ne se passe — à la place, un message rouge apparaît brièvement : « L'annotation est incohérente : la région reboucle vers une entrée. Elle n'est pas appliquée. »

Ce n'est pas un défaut, c'est la nature du cercle : la région tourne en rond et se rejoint par l'arrière. Raily ne peut pas savoir où elle devrait s'arrêter, et ne l'applique donc pas du tout.

Sur une boucle fermée, il faut toujours deux annotations — une pour le début, une pour la fin. Posez un contre-marqueur et actualisez : la marque se place alors sur le tronçon entre les deux.

Pour comparaison

Le plan tutorial3b du même dossier contient les marqueurs des trois exercices. Après un Actualiser l'annotation, il se présente ainsi :

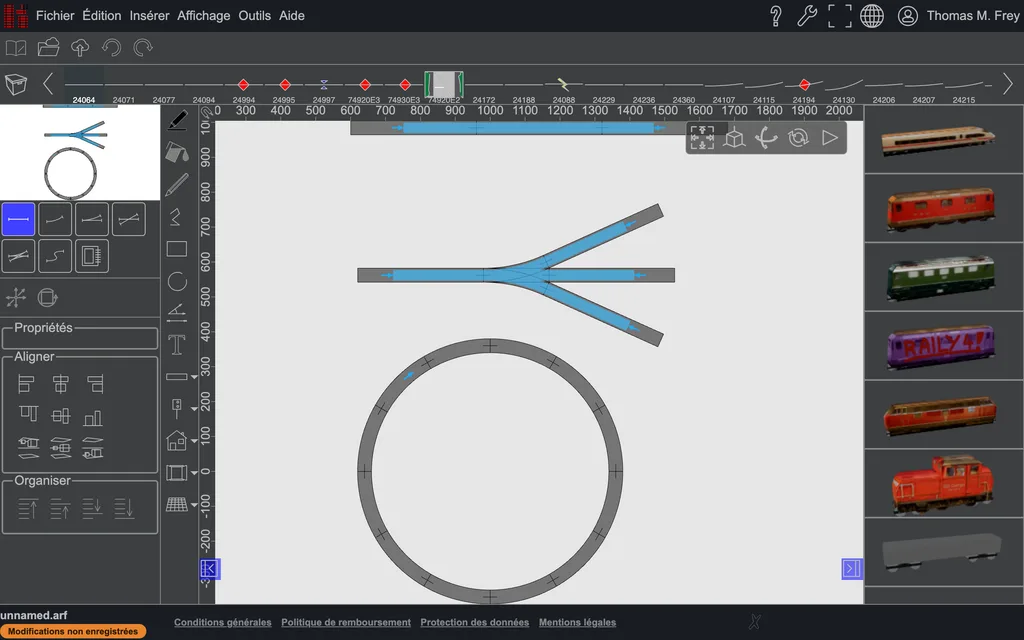

Les trois exercices après actualisation. Les trois exercices après actualisation : la paire en haut, l'aiguillage borné au milieu, la boucle en bas — sans marque.

En haut, la marque est entre les deux flèches. Au milieu, l'aiguillage et ses branches sont marqués et bornés à toutes les trois sorties — il y faut donc quatre marqueurs : un comme début et trois comme contre-marqueurs. En bas, sur la boucle, il n'y a volontairement qu'un seul marqueur, et c'est exactement pour cela que la boucle reste grise : le cas incohérent de l'exercice 3.
